Création d’un axe passant par deux plans
Apprenez à utiliser l’outil Axe passant par deux plans pour créer un axe de construction le long de l’intersection étendue de deux faces ou plans non parallèles dans Fusion.
Dans la barre d’outils, sélectionnez Construction > Axe passant par deux plans
.La boîte de dialogue Axe passant par deux plans s’affiche.
Dans la zone de dessin, sélectionnez la première face ou le premier plan.
Sélectionnez la seconde face ou le second plan.
Cliquez sur OK.

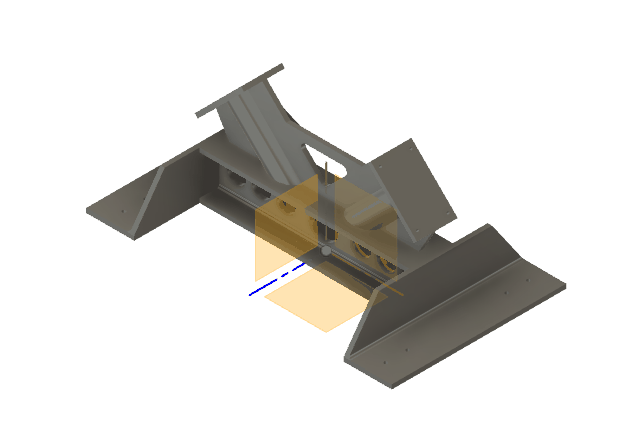

Le nouvel axe de construction s’affiche dans la zone de dessin, le long de l’intersection étendue des deux faces ou plans que vous avez sélectionnés.
Conseils
- Vous ne pouvez créer qu’un seul axe de construction à la fois.
- Créez des axes de construction lorsque vous souhaitez référencer un axe ou une arête qui n’existe pas et ne correspond pas à l’un des trois axes par défaut.
- Les deux faces ou plans sélectionnés ne peuvent pas être parallèles les uns aux autres.
- Utilisez un axe passant par deux plans lorsque vous souhaitez référencer l’intersection étendue de deux plans ou faces.
