Création d’un plan de décalage
Apprenez à utiliser l’outil Plan de décalage pour créer un plan de construction à une distance spécifiée d’une face ou d’un plan existant dans Fusion.
Dans la barre d’outils, sélectionnez Construire > Plan de décalage
.La boîte de dialogue Plan de décalage s’affiche.
Dans la zone de dessin, sélectionnez une face ou un plan à partir duquel effectuer le décalage.
Sélectionnez une option Étendue :
- Distance : décale la face ou le plan selon une distance que vous spécifiez.
- Faites glisser la poignée du manipulateur dans la zone de dessin ou indiquez une valeur exacte.
- Vers l’objet : décale la face ou le plan vers un point d’esquisse ou un sommet sélectionné.
- Sélectionnez un point d’esquisse ou un sommet comme objet pour le décalage.
- Distance : décale la face ou le plan selon une distance que vous spécifiez.
Cliquez sur OK.
Le nouveau plan de construction s’affiche dans la zone de dessin, décalé en fonction des paramètres que vous avez spécifiés.

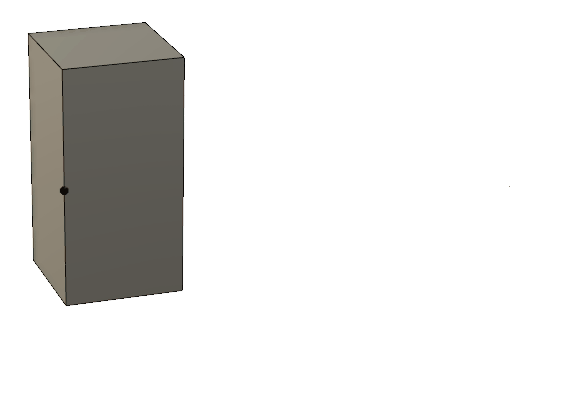

Remarque : lorsque vous utilisez l’option Vers l’objet, le plan de décalage est associé au point d’esquisse ou au sommet sélectionné. Si le point d’esquisse ou le sommet se déplace, le plan de décalage s’ajuste également.
Conseils
- Créez des plans de construction lorsque vous souhaitez créer des esquisses qui ne se trouvent pas sur l’un des trois plans par défaut.
- Utilisez les plans comme entrée pour d’autres outils, comme l’outil de coupe pour l’outil Scinder le corps.
