Création d’un plan tangent à une face au niveau d’un point

Apprenez à utiliser l’outil Plan tangent à la face au niveau du point pour créer un plan de construction tangent à une face cylindrique ou conique au niveau d’un point spécifique dans Fusion.

1. Dans la barre d’outils, sélectionnez Construire > Plan tangent à la face au niveau du point .

   La boîte de dialogue Plan tangent à la face au niveau du point s’affiche.

2. Dans la zone de dessin, sélectionnez la face cylindrique ou conique.

3. Sélectionnez le point.

4. Cliquez sur OK.

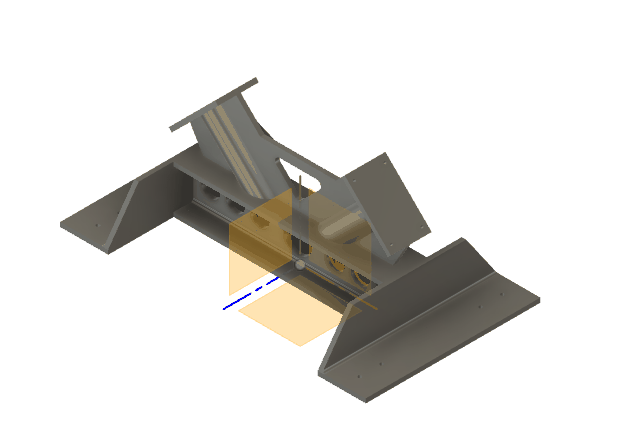

Le nouveau plan de construction s’affiche dans la zone de dessin, tangent à la face que vous avez sélectionnée au niveau du point que vous avez sélectionné.

Conseils

• Créez des plans de construction lorsque vous souhaitez créer des esquisses qui ne se trouvent pas sur l’un des trois plans par défaut.
• Utilisez les plans de construction comme entrée pour d’autres outils, comme l’outil de coupe pour l’outil Scinder le corps.
• Utilisez l’outil Plan tangent à la face au niveau du point lorsque vous souhaitez faciliter la sélection de l’emplacement.
