Création d’un point à l’intersection de trois plans

Apprenez à utiliser l’outil Point passant par trois plans pour créer un point de construction à l’intersection ou à l’intersection étendue de trois plans ou faces non parallèles dans Fusion.

1. Dans la barre d’outils, sélectionnez Construire > Point passant par trois plans .

   La boîte de dialogue Point passant par trois plans s’affiche.

2. Dans la zone de dessin, sélectionnez le premier plan ou la première face.

3. Sélectionnez le deuxième plan ou la deuxième face.

4. Sélectionnez le troisième plan ou la troisième face.

5. Cliquez sur OK.

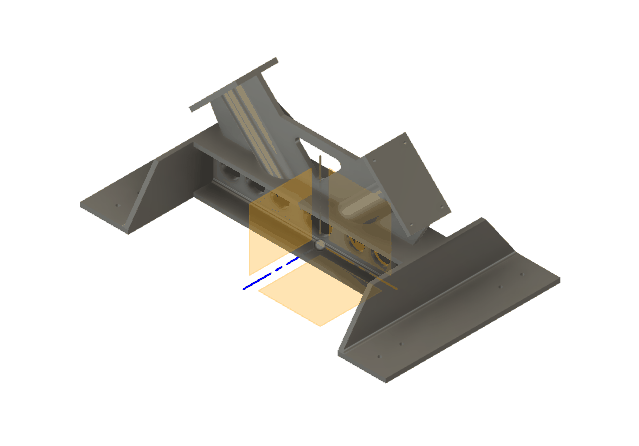

Le nouveau point de construction s’affiche dans la zone de dessin, à l’intersection ou à l’intersection étendue des trois plans ou faces sélectionnés.

Conseils

• Vous ne pouvez supprimer qu’un point de construction à la fois.
• Créez des points de construction lorsque vous souhaitez référencer un point qui n’existe pas.
• Les trois plans ou axes sélectionnés ne peuvent pas être parallèles les uns aux autres.
• Utilisez la commande Point passant par trois plans lorsque vous souhaitez créer un point de construction à l’intersection ou à l’intersection étendue de trois plans ou faces.
