Création d’un point à l’intersection de deux arêtes

Découvrez comment utiliser l’outil Point passant par deux arêtes pour créer un point de construction à l’intersection ou à l’intersection étendue de deux arêtes dans Fusion.

1. Dans la barre d’outils, sélectionnez Construire > Point passant par deux arêtes .

   La boîte de dialogue Point passant par deux arêtes s’affiche.

2. Dans la zone de dessin, sélectionnez la première arête ou le premier axe.

3. Sélectionnez la seconde arête ou le second axe.

4. Cliquez sur OK.

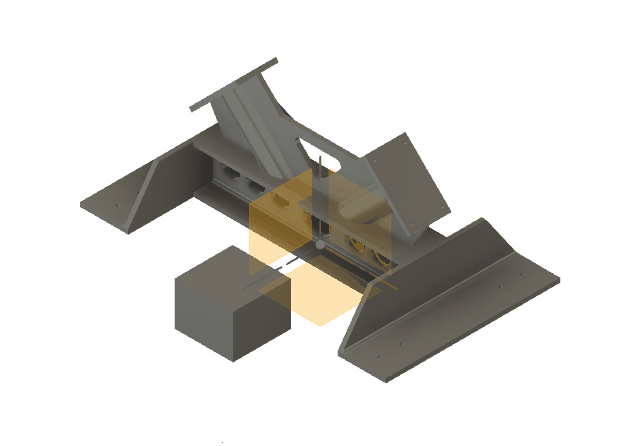

Le nouveau point de construction s’affiche dans la zone de dessin, à l’intersection ou à l’intersection étendue des deux arêtes ou axes sélectionnés.

Conseils

• Vous ne pouvez supprimer qu’un point de construction à la fois.
• Les deux arêtes ou axes sélectionnés ne peuvent pas être parallèles les uns aux autres.
• Créez des points de construction lorsque vous souhaitez référencer un point qui n’existe pas.
• Utilisez un point passant par deux arêtes lorsque vous souhaitez créer un point de construction à l’intersection ou à l’intersection étendue de deux arêtes ou axes.
