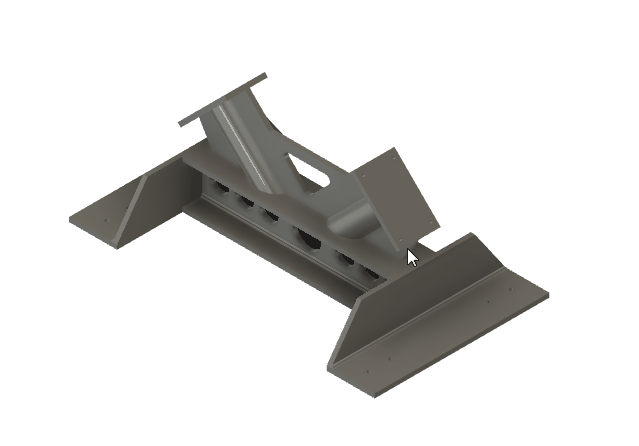

Création d’un plan tangent

Apprenez à utiliser l’outil Plan tangent pour créer un plan de construction tangent à une face cylindrique ou conique dans Fusion.

1. Dans la barre d’outils, sélectionnez Construire > Plan tangent .

   La boîte de dialogue Plan tangent s’affiche.

2. Dans la zone de dessin, sélectionnez une face cylindrique ou conique.

3. Facultatif : sélectionnez un plan de référence.

4. Utilisez la poignée du manipulateur d’angle dans la zone de dessin ou entrez une valeur exacte.

5. Cliquez sur OK.

Le nouveau plan de construction s’affiche dans la zone de dessin, pivoté selon l’angle spécifié.

Conseils

• Créez des plans de construction lorsque vous souhaitez créer des esquisses qui ne se trouvent pas sur l’un des trois plans par défaut.
• Utilisez les plans de construction comme entrée pour d’autres outils, comme l’outil de coupe pour l’outil Scinder le corps.
