Lissage d’un corps solide

Découvrez comment utiliser l’outil Lissage pour créer un corps solide dans Fusion.

1. Dans la barre d’outils, cliquez sur Solide > Créer > Lissage .

   La boîte de dialogue Lissage s’affiche.

2. Dans la zone de dessin, sélectionnez au moins deux contours à lisser.

3. Dans la boîte de dialogue, sélectionnez une continuité ou une condition de fin pour les premier et dernier contours :

   • Connecté
   • Direction
   • Connecté (G0)
   • Tangence (G1)
   • Courbure (G2)

4. Si le premier ou le dernier contour partage une face connectée et que la continuité est définie sur Tangente (G1) ou Courbure (G2), ajustez son alignement d’arête :

   • Arêtes libres
   • Arêtes d'alignement
   • Aligner avec une surface

5. Sélectionnez un type de guide :

   • Rails
   • Trait d’axe

6. Dans la zone de dessin, sélectionnez les rails ou le trait d’axe.

7. Sélectionnez une option pour Arêtes tangentes :

   • Fusionner : permet de fusionner les arêtes des faces tangentes en une seule face.
   • Conserver : permet de conserver les arêtes entre les faces tangentes adjacentes.

8. Sélectionnez une opération et ajustez les paramètres associés :

   • Joindre : combine le nouveau corps avec un corps existant.
   • Couper : permet de supprimer une zone d’un corps existant.
     • Objets à couper : permet d’activer ou de désactiver les objets à couper.
   • Intersection : permet de créer un corps à l’intersection d’un corps existant et du nouveau corps.
     • Objets à couper : permet d’activer ou de désactiver les objets à couper.
   • Nouveau corps : permet de créer un corps dans le composant actif.
   • Nouveau composant : permet de créer un corps dans un nouveau composant.

9. Facultatif : dans l’onglet Analyse, sélectionnez un type d’analyse pour analyser le résultat prévisualisé en contexte :

   • Aucun : n’affiche aucune analyse.
   • Zébrures : affiche des bandes noires et blanches alternées sur un corps pour vous aider à analyser la courbure de surface.
   • Relief de courbure : affiche un dégradé de couleurs sur un corps pour vous aider à analyser les zones de courbure de surface faible et élevée.
   • Analyse d’isocourbe : applique les courbures et les mappages UV pour vous aider à analyser la qualité de la courbure de surface.

10. Cliquez sur OK.

Le corps solide lissé s’affiche dans la zone de dessin.

Conseils

• Utilisez l’option Chaîne tangente pour contrôler de manière dynamique les jeux de sélection.

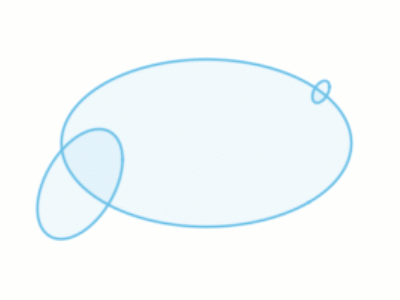

• Pour créer un Lissage en boucle fermée, cochez la case Fermée pour connecter le premier et le dernier contour l’un à l’autre.



• Ajoutez des rails pour mieux contrôler la forme du corps lissé.

• Sélectionnez des étiquettes dans la zone de dessin pour modifier les paramètres de profils, de rails ou de traits d’axe individuels.
