L’outil Insérer une attache vous permet d’insérer une attache de votre choix dans votre conception en mode de modélisation paramétrique dans Fusion.

Solide > Insérer > Insérer une attache

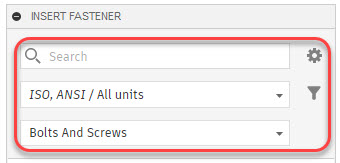

Barre de recherche

Permet de rechercher des éléments tels que « Vis d’assemblage à tête cylindrique  ou « VATC » pour filtrer le contenu et afficher uniquement les attaches correspondant à ce critère.

Filtres

Filtres persistants pour les normes (ANSI, DIN, ISO, etc.) et les types d’unités (système métrique ou anglo-saxon). Cela vous permet de définir un filtre qui sera conservé à chaque fois que vous lancez l’outil avec un deuxième jeu de filtres pour filtrer des éléments tels que le type de tête, le type de filetage, la taille, etc.

Navigation

Vous pouvez parcourir les dossiers pour en explorer le contenu. Lors de la navigation, vous pouvez également activer les filtres pour trouver la bonne attache.

Les attaches sont organisées dans les dossiers suivants :

• Boulons et vis
• Écrous
• Rivets
• Rondelles

La boîte de dialogue Insérer une attache comporte deux onglets :

• Fonction
• Options

Fonction

Paramètres

Acceptez ou ajustez les paramètres suivants.

Position

Sélectionnez une arête circulaire, une face conique ou cylindrique, un point d’esquisse ou une attache existante.

Sélectionner similaire

La case Sélectionner similaire est cochée par défaut, ce qui vous permet d’insérer simultanément des attaches dans tous les trous identiques de la face sélectionnée. Décochez la case pour sélectionner individuellement des trous dans la face sélectionnée.

Inverser

Le bouton Inverser vous permet d’inverser la direction de la liaison lorsque vous placez des attaches sur un point d’esquisse.

Taille nominale

Sélectionnez la taille à appliquer à l’attache.

Ajouter un diamètre nominal

Permet d’ajouter de nouvelles tailles aux normes existantes pour créer des attaches non standard.

Longueur nominale

Sélectionnez la longueur à appliquer à l’attache.

Ajouter une longueur

Permet d’ajouter de nouvelles longueurs aux normes existantes pour créer des attaches non standard.

Matière

Sélectionnez le matériau à appliquer à l’attache.

Terminer

Sélectionnez la finition de surface à appliquer à l’attache.

Numéro de pièce

Spécifie le numéro de pièce de l’attache.

Description

Fournit une description de l’attache.

Créer et continuer

Cliquez pour continuer à placer des attaches.

Propriétés (lecture seule)

Les propriétés, telles que le diamètre de la tête, la hauteur de la tête, la longueur du filetage, la désignation, le type et d’autres sont en lecture seule et diffèrent d’une attache à l’autre.

Options

Dégagement de l’écrou

• Pas de vis
• Diamètre

Dégagement de filetage

• Pas de vis
• Diamètre

Modifier l’attache

Permet de modifier les attaches non standard que vous avez créées.

Supprimer l’attache

Permet de supprimer les attaches non standard que vous avez créées.
