Dans la boîte de dialogue Réseau, vous pouvez dupliquer des faces, des corps, des fonctions ou des composants dans une conception et les répartir à l’aide de l’option Réseau rectangulaire, Réseau circulaire ou Réseau sur la trajectoire pour créer différentes dispositions de réseau.

Créer > Réseau > Réseau rectangulaire

Créer > Réseau > Réseau circulaire

Créer > Réseau > Réseau sur la trajectoire

Type de réseau

Sélectionner un type de réseau.

• Réseau rectangulaire : duplique des faces, des corps, des fonctions ou des composants dans une conception et les répartit le long d’axes linéaires en lignes et colonnes pour créer un réseau rectangulaire.
• Réseau circulaire : duplique des faces, des corps, des fonctions ou des composants dans une conception et les répartit autour d’un axe linéaire pour créer un réseau circulaire.
• Réseau sur la trajectoire : duplique des faces, des corps, des fonctions ou des composants dans une conception et les répartit pour créer un réseau le long d’une trajectoire spécifique.

Type d’objet

Sélectionnez le type d’objet à mettre en réseau.

• Faces : duplique des faces sur des corps solides ou surfaciques et les répartit en fonction des paramètres du réseau.
• Corps : duplique des corps solides ou surfaciques et les répartit en fonction des paramètres du réseau.
• Fonctions : permet de dupliquer des fonctions dans le plan de montage chronologique et de les répartir en fonction des paramètres de réseau.
• Composants : duplique les composants dans un ensemble et les répartit en fonction des paramètres de réseau.

Objets

Sélectionnez les objets à mettre en réseau.

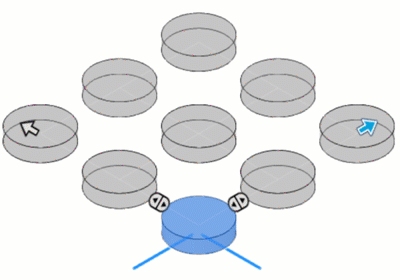

Masquage

Cochez cette case pour afficher une case de masquage sur chaque occurrence de réseau dans la zone de dessin. Désactivez les occurrences pour les supprimer du réseau.

Quantité

Spécifiez le nombre d’occurrences de réseau à créer le long ou autour d’un axe ou d’une trajectoire.

Type de calcul (disponible uniquement lorsque l’option Type d’objet est définie sur Fonctions)

• Optimisé : crée des copies identiques en mettant en réseau des faces de fonction. (Méthode la plus rapide)
• Identique : crée des copies identiques sélectionnées en reproduisant les résultats des fonctions d’origine. Utile lorsque le type de calcul Optimisé n’est pas possible.
• Ajuster : crée des copies éventuellement différentes en mettant en réseau des fonctions et en calculant les prolongements ou les limites de chaque occurrence de réseau individuelle. (Méthode la plus lente)

Options de type de réseau rectangulaire

Axes

Sélectionnez un ou plusieurs objets linéaires pour définir les axes le long desquels distribuer les occurrences de réseau.

Répartition

• Étendue : répartit les occurrences de réseau de manière égale sur la totalité de la valeur de distance spécifiée.
• Espacement : répartit les occurrences de réseau de sorte qu’elles soient espacées à la distance spécifiée.

Distance

• Répartition > Étendue : spécifiez la valeur de distance pour l’ensemble du réseau le long de cet axe.
• Répartition > Espacement : spécifiez la valeur de distance entre chaque occurrence de motif le long de cet axe.

Direction

• Une direction : répartit les occurrences de réseau dans une direction à partir de l’objet source le long de l’axe ou de la trajectoire sélectionné.
• Symétrique : répartit les occurrences de réseau de manière symétrique dans deux directions à partir de l’objet source le long de l’axe ou de la trajectoire sélectionné.

Options de type de réseau circulaire

Axe

Sélectionnez un objet linéaire ou circulaire pour définir l’axe autour duquel répartir les occurrences de réseau.

Répartition

• Complète : répartit les occurrences de réseau sur 360 degrés autour de l’axe.
• Partielle : répartit les occurrences de réseau dans une direction à partir de l’objet source autour de l’axe selon une valeur d’angle que vous spécifiez.
• Symétrique : répartit les occurrences de réseau symétriquement dans deux directions à partir de l’objet source autour de l’axe selon une valeur d’angle que vous spécifiez.

Options Réseau sur la trajectoire

Trajectoire

Sélectionnez un objet pour définir la trajectoire de répartition des occurrences de réseau.

Distance

• Répartition > Étendue : spécifiez la valeur de distance pour l’ensemble du réseau le long de cet axe.
• Répartition > Espacement : spécifiez la valeur de distance entre chaque occurrence de motif le long de cet axe.

Point de départ

Indique la valeur en pourcentage de décalage de la première occurrence de réseau à partir du point de départ. Faites glisser le point de départ le long de la trajectoire pour le repositionner.

Répartition

• Étendue : répartit les occurrences de réseau de manière égale sur la totalité de la valeur de distance spécifiée.
• Espacement : répartit les occurrences de réseau de sorte qu’elles soient espacées à la distance spécifiée.

Direction

• Une direction : répartit les occurrences de réseau dans une direction à partir de l’objet source le long de l’axe ou de la trajectoire sélectionné.
• Symétrique : répartit les occurrences de réseau de manière symétrique dans deux directions à partir de l’objet source le long de l’axe ou de la trajectoire sélectionné.

Orientation

• Identique : oriente toutes les occurrences de réseau en fonction de l’objet source.
• Direction de la trajectoire : oriente chaque occurrence de réseau par rapport à sa position le long de la trajectoire.
