Les outils Symétrie miroir et Réseau vous permettent de créer un jeu organisé de faces, fonctions, corps ou composants identiques dans Fusion.

Vous pouvez utiliser les outils suivants pour créer une copie miroir ou un réseau d’objets dans votre conception :

• Symétrie miroir
• Réseau rectangulaire
• Réseau circulaire
• Réseau sur la trajectoire
• Motif géométrique

Symétrie miroir

L’outil Symétrie miroir crée une copie des faces, corps, fonctions ou composants sélectionnés, en symétrie sur un plan.

Vous obtenez une copie identique symétrique sur le côté opposé du plan. Si le corps symétrique coupe le corps d’origine, vous pouvez choisir de les joindre en un seul corps.

Réseaux

Vous pouvez préciser :

• la direction, l’axe ou la symétrie du réseau suivis ;
• le type de distance et de direction ;
• le nombre de copies créées dans chaque direction.

Vous pouvez également masquer des copies individuelles dans le réseau.

Réseau rectangulaire

Réseau rectangulaire : duplique des faces, des corps, des fonctions ou des composants dans une conception et les répartit le long d’axes linéaires en lignes et colonnes pour créer un réseau rectangulaire.

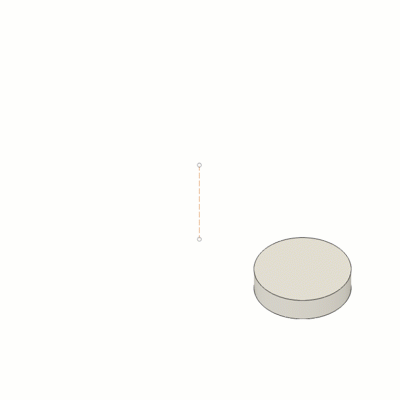

Réseau circulaire

Réseau circulaire : duplique des faces, des corps, des fonctions ou des composants dans une conception et les répartit autour d’un axe linéaire pour créer un réseau circulaire.

Réseau sur la trajectoire

Réseau sur la trajectoire duplique des faces, des corps, des fonctions ou des composants dans une conception et les répartit pour créer un réseau le long d’une trajectoire spécifique.

Motif géométrique

L’outil Motif géométrique crée un motif avec des gradients de taille et de distribution sur une face d’un corps solide.

Sélectionnez la face sur laquelle appliquer le motif, sélectionnez un corps solide comme objet auquel appliquer un motif, puis ajustez les paramètres de taille et de distribution.
