L’outil Balayage crée un corps solide à partir d’un contour, d’une face plane ou d’un corps balayé le long d’une trajectoire dans Fusion.

Conception > Solide > Créer > Balayage

Onglet Fonction

Sélectionnez la géométrie et définissez les paramètres de balayage.

Type

Indique le type de balayage à créer.

• Trajectoire unique : permet de balayer le contour sélectionné le long de la trajectoire.
• Trajectoire et rail de guidage : permet de balayer le contour sélectionné le long de la trajectoire et utilise le rail de guidage pour contrôler l’échelle et l’orientation de la géométrie balayée.
• Trajectoire et surface de guidage : permet de balayer le contour sélectionné le long de la trajectoire et utilise la surface de guidage pour contrôler l’échelle et l’orientation de la géométrie balayée.
• Balayage de solide : balaie le corps solide sélectionné le long de la trajectoire.

Profil

Sélectionnez un profil ou une face plane à balayer le long de la trajectoire.

Corps

Sélectionnez un corps solide à balayer le long de la trajectoire.

Trajectoire

Sélectionnez une trajectoire pour balayer le profil sélectionné.

Rail de guidage

Sélectionnez un rail de guidage pour contrôler l’échelle et l’orientation du contour tandis qu’il est balayé le long de la trajectoire.

Sélection en chaîne

Cochez cette case pour sélectionner automatiquement la géométrie connectée de manière tangentielle.

Distance

Indiquez la distance à balayer le long de la trajectoire.

La valeur est mesurée en pourcentage de la distance totale.

Intervalle : 0,00-1,00

Angle de conicité

Spécifiez l’angle de conicité du balayage.

Angle de torsion

Spécifiez l’angle de torsion de l’objet autour de la trajectoire.

Étendue

• Perpendiculaire à la trajectoire
• Étendue complète

Mise à l’échelle du contour

Contrôle l’échelle et l’orientation en fonction du rail de guidage.

• Échelle : utilise la distance trajectoire - rail de guidage pour mettre à l’échelle le contour dans les directions X et Y.
• Étirer : utilise la distance trajectoire - rail de guidage pour mettre à l’échelle le contour dans la direction X (étire le contour entre les rails tout en conservant la hauteur).
• Aucune : utilise le rail de guidage comme guide d’orientation seulement. Le contour n’est pas mis à l’échelle le long du balayage.

Orientation

• Perpendiculaire : permet d’orienter le corps balayé perpendiculairement à la trajectoire.
• Parallèle : permet d’orienter le corps balayé parallèlement à la trajectoire.
• Aligné (balayage de solide) : oriente l’objet balayé par rapport à l’axe sélectionné. Il peut pivoter autour de cet axe lorsqu’il est balayé le long de la trajectoire.

Opération

Sélectionnez une opération pour contrôler l’impact de la fonction sur la conception.

• Joindre : combine le nouveau corps avec un corps existant.
• Couper : permet de couper une zone en dehors d’un corps existant.
• Intersection : permet de créer un corps à l’intersection d’un corps existant et du nouveau corps.
• Nouveau corps : permet de créer un corps dans le composant actif.
• Nouveau composant : permet de créer un corps dans un nouveau composant.

Objets à couper

Sélectionnez cette option pour recalculer les corps ou conserver les corps actifs.

• L’option Sélectionner automatiquement permet de recalculer les corps à couper en fonction de l’état de visibilité courant.
• L’option Nombre de corps permet de couper les corps qui ont été inclus lors de la création de l’opération de coupe.

Disponible uniquement pour les opérations de coupe. Cette option n’est active que lorsque vous modifiez des opérations.

Lors de la création d’une opération de coupe, les corps à affecter sont déterminés en fonction de la visibilité. Seuls les corps visibles sont pris en compte dans cette opération. Les corps qui ne sont pas visibles sont ignorés.

Quand vous modifiez l’opération dans le plan de montage chronologique, la coupe est recalculée. Vous pouvez choisir de recalculer les corps à couper (sélection automatique) ou de conserver les corps utilisés lors de la création de l’opération (Nombre de corps).

Onglet Analyse

Permet d’analyser la qualité de la courbure de surface sur le résultat prévisualisé dans la zone de dessin.

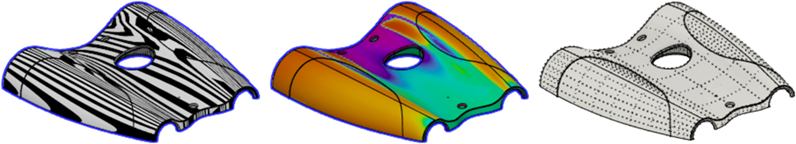

Type d'analyse

Sélectionnez un type d’analyse pour visualiser la qualité de la courbure de surface sur le corps sélectionné.

Type	Description
Aucun	N’affiche aucune analyse.
Zébrures	Zébrures : affiche des bandes noires et blanches alternées sur un corps pour vous aider à analyser la courbure de surface.
Relief de courbure	Affiche un dégradé de couleurs sur un corps pour vous aider à analyser les zones de courbure de surface faible et élevée.
Isocourbe	Applique les courbures et les mappages UV pour vous aider à analyser la qualité de la courbure de surface.

Corps

Sélectionnez les corps à analyser.
