Le paramètre Chaîne tangente vous permet de contrôler les jeux de sélection de manière dynamique en sélectionnant une géométrie connectée de manière tangentielle dans certains outils de Fusion.

Dans les outils tels que Congé et Chanfrein, Chaîne tangente est activée par défaut. Ainsi, lorsque vous sélectionnez les arêtes auxquelles appliquer un congé ou à chanfreiner, le jeu de sélection inclut automatiquement les arêtes connectées de manière tangentielle.

Vous pouvez décocher la case Chaîne tangente si vous ne souhaitez pas inclure d’arêtes connectées de manière tangentielle.

Exemple de congé

Si vous commencez avec un corps et une seule opération de congé comme ceci :

Lorsque l’option Chaîne tangente est désactivée, vous sélectionnez une seule arête à la fois, avec le résultat Congé suivant :

Lorsque l’option Chaîne tangente est activée, vous sélectionnez des arêtes connectées de manière tangentielle, avec le résultat Congé suivant :

Si vous restaurez le plan de montage chronologique et ajoutez des arêtes supplémentaires à l’opération de congé précédente :

Lorsque vous relancez l’opération de congé ultérieure, le jeu de sélection est mis à jour pour inclure les nouvelles arêtes connectées de manière tangentielle, avec le résultat Congé suivant :

Exemple de chanfrein

Si vous commencez avec un corps et une seule opération de congé comme ceci :

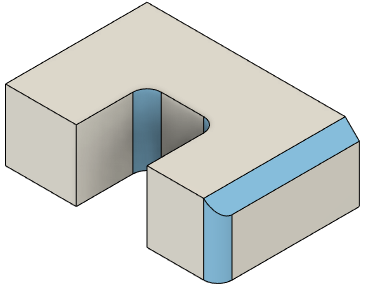

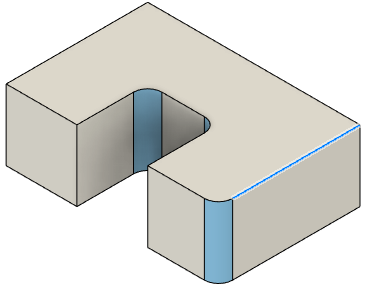

Lorsque l’option Chaîne tangente est désactivée, vous sélectionnez une seule arête à la fois, avec le résultat Chanfrein :

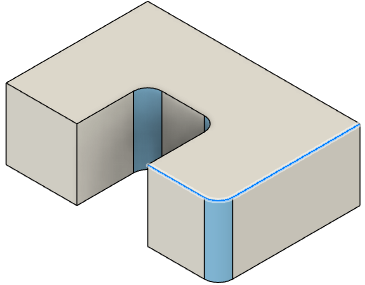

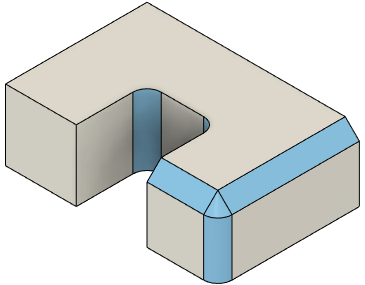

Lorsque l’option Chaîne tangente est activée, vous sélectionnez des arêtes connectées de manière tangentielle, avec le résultat Chanfrein :

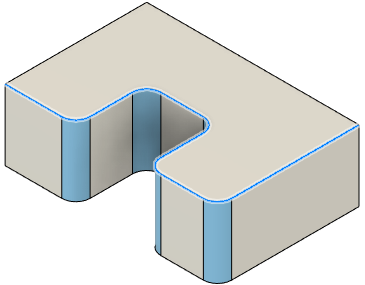

Si vous restaurez le plan de montage chronologique et ajoutez des arêtes supplémentaires à l’opération de congé précédente :

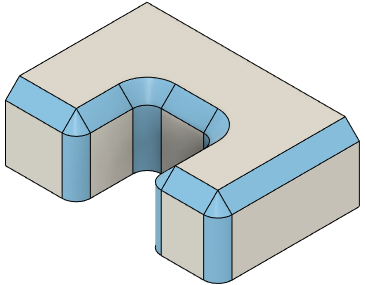

Lorsque vous relancez l’opération de chanfrein ultérieure, le jeu de sélection est mis à jour pour inclure les nouvelles arêtes connectées de manière tangentielle, avec le résultat Chanfrein suivant :
