Création d’une nervure

Découvrez comment utiliser l’outil Nervure pour créer une fonction fine à partir d’un contour d’esquisse ouvert, dans une direction parallèle au plan d’esquisse, extrudée sur les faces les plus proches d’un corps solide dans Fusion.

1. Dans la barre d’outils, cliquez sur Solide > Créer > Nervure .

   La boîte de dialogue Nervure s’affiche.

2. Dans la zone de dessin, sélectionnez un contour d’esquisse ouvert à utiliser comme Contour.

3. Dans la boîte de dialogue, sélectionnez une option Direction de l’épaisseur :

   • Symétrique : extrude la moitié de la valeur d’épaisseur sur chaque côté du contour d’esquisse.
   • Un côté : extrude la valeur d’épaisseur complète sur un côté du contour d’esquisse.

4. Sélectionnez une option Départ :

   • Depuis le haut : mesure l’épaisseur à partir du haut.
   • Depuis le bas : mesure l’épaisseur à partir du bas.

5. Spécifiez la valeur Épaisseur pour extruder la nervure, perpendiculaire au plan d’esquisse :

   • Dans la zone de dessin, faites glisser la poignée du manipulateur de distance.
   • Vous pouvez aussi spécifier une valeur exacte.

6. Sélectionnez un type d’étendue et ajustez les paramètres associés :

   • Vers le suivant : permet d’extruder la nervure du contour d’esquisse sur les faces les plus proches d’un corps solide.
   • Distance : permet d’extruder la nervure du contour d’esquisse à une profondeur indiquée.
     • Profondeur : permet d’indiquer la distance d’extrusion de la nervure, parallèle au plan d’esquisse, vers les faces les plus proches d’un corps solide.

7. Facultatif : appliquez une dépouille et des congés à la fonction de nervure :

   Fusion Design Extension

   Cette fonctionnalité fait partie d'une extension. Les extensions sont une manière flexible d’accéder à des fonctionnalités supplémentaires dans Fusion. En savoir plus.

   • Spécifiez une valeur Angle de dépouille.
   • Sélectionnez un plan ou une face pour définir le sens de démoulage de la dépouille.
   • Cliquez sur Inverser le sens de démoulage pour inverser la direction de démoulage de la dépouille.
   • Spécifiez une valeur ** Rayon du congé** pour appliquer des congés à la base de la fonction de nervure.

8. Cliquez sur OK.

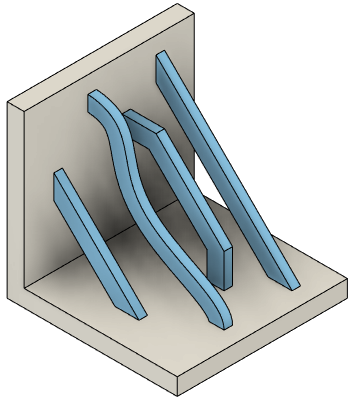

La fonction de nervure est extrudée dans une direction parallèle au plan d’esquisse et s’affiche sur le corps solide dans la zone de dessin.

Conseils

• Cliquez sur l’icône Inverser pour inverser la direction dans laquelle la nervure est extrudée.
