Sélection des objets par éléments de départ et de limite
Découvrez comment utiliser l’outil Éléments de départ et de limite pour créer automatiquement un jeu de sélection incluant des faces d’un corps solide ou surfacique situées entre un jeu d’objets de limite et un objet de départ dans Fusion.
Dans la barre d’outils, cliquez sur Sélectionner > Outils de sélection > Éléments de départ et de limite
.La boîte de dialogue Éléments de départ et de limite s’affiche.
Dans la zone de dessin, sélectionnez les faces ou les arêtes d’un corps solide ou surfacique à utiliser en tant qu’objets de contour définissant la limite de sélection.
Dans la boîte de dialogue, cliquez sur le sélecteur Objet de départ.
Dans la zone de dessin, sélectionnez une face à utiliser comme objet de départ dans la limite de sélection.
Dans la boîte de dialogue, cliquez sur Mettre à jour.

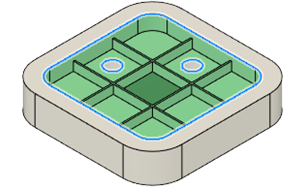

Les faces du corps qui s’étendent entre les objets de contour et l’objet de départ sont mises en surbrillance dans la zone de dessin.
Facultatif : ajoutez ou supprimez manuellement des faces ou modifiez les objets de contour et l’objet de départ, puis effectuez à nouveau la mise à jour pour ajuster le résultat.
Cliquez sur OK.
Les faces sont sélectionnées dans la zone de dessin et dans le navigateur.
Conseils
- Envisagez toutes les trajectoires possibles entre les objets de contour et l’objet de départ. Par exemple, s’il existe des perçages entre l’intérieur et l’extérieur du corps, les faces internes et externes seront incluses dans le jeu de sélection, sauf si vous incluez les arêtes ou les faces des perçages en tant qu’objets de contour.
- Une fois le jeu de sélection terminé, cliquez avec le bouton droit de la souris n’importe où dans la zone de dessin et choisissez Créer un jeu de sélection pour enregistrer le jeu de sélection dans le navigateur afin de pouvoir le réutiliser rapidement.
