Exercice : Balayer, extruder et effectuer une révolution à partir d’esquisses

Dans cet exercice, vous allez créer la trompette en quelques brèves étapes, à partir d’esquisses qui vous sont fournies.

1. Créez le corps de la trompette à l’aide de l’outil Balayage, avec une trajectoire et un rail de guidage.



   1. Dans l’espace de travail de conception, cliquez sur la barre de titre du groupe de fonctions Créer > Balayage.

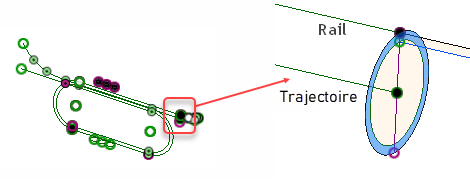

   2. Dans la liste déroulante Type de la boîte de dialogue Balayage, sélectionnez Trajectoire et rail de guidage.

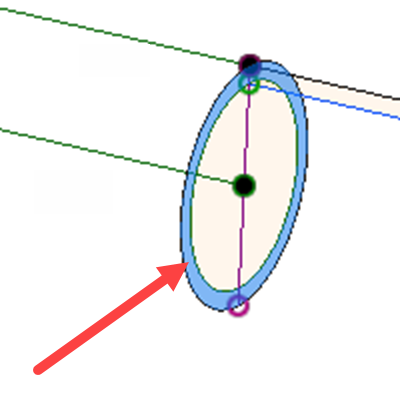

   3. Sélectionnez le contour de la fonction de balayage. Veillez à ne pas sélectionner le contour intérieur de l’esquisse circulaire, mais le contour extérieur fin de l’esquisse annulaire. Si cela est nécessaire, appliquez un zoom avant pour sélectionner facilement le contour.

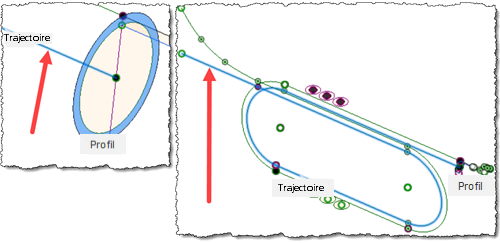

   4. Cliquez sur le bouton Sélectionner correspondant à Trajectoire et sélectionnez l’esquisse connectée au centre du cercle comme trajectoire. Veillez à sélectionner tous les segments de l’esquisse le long de cette trajectoire. Si cela est nécessaire, appliquez un zoom arrière pour afficher la totalité du modèle.

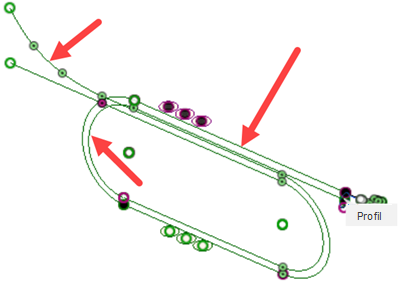

   5. Cliquez sur le bouton Sélectionner correspondant à Rail de guidage, puis sélectionnez l’esquisse connectée à l’arête extérieure du contour circulaire comme rail de guidage. Continuez à sélectionner tous les segments de l’esquisse le long de cette trajectoire pour constituer la totalité du rail de guidage. Si cela est nécessaire, appliquez un zoom arrière pour afficher la totalité du modèle.



   6. Cliquez sur OK pour terminer le balayage.



2. De bas en haut, extrudez les pistons de 185 mm pour les joindre au corps.

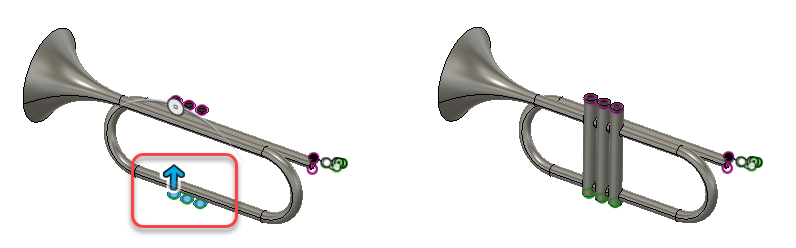

   Trois fonctions d’esquisse sélectionnées pour l’extrusion. La distance n’a pas été saisie dans la figure (à gauche), les pistons sont extrudés (à droite).

   1. Cliquez sur le groupe de fonctions Créer > Extrusion.

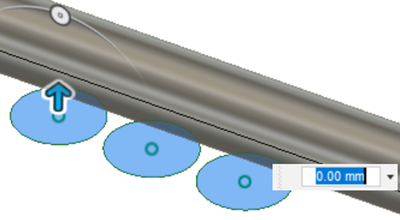

   2. En bas de la trompette, sélectionnez les trois esquisses de cercle.



   3. Dans la boîte de dialogue Extrusion, entrez une distance de 185 mm.

   4. Sélectionnez l’opération Joindre.

   5. Cliquez sur OK.

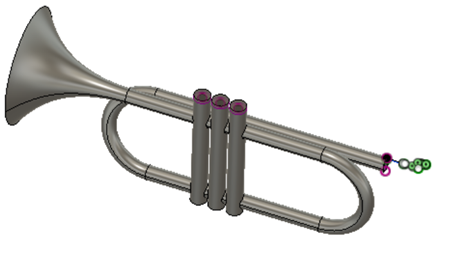

3. L’extrusion permet de couper l’esquisse annulaire de -20 mm pour créer le dessus des pistons.

   1. Cliquez sur le groupe de fonctions Créer > Extrusion.

   2. Sélectionnez les trois esquisses d’anneau dans la partie supérieure de la trompette. Veillez à sélectionner la géométrie de l’anneau et non le dessus du piston.



   3. Entrez une distance de -20 mm.

   4. Sélectionnez l’opération Couper.

   5. Cliquez sur OK.



4. Créez l’embouchure, en tant que nouveau corps, à l’aide de l’outil Révolution.

   1. Cliquez sur le groupe de fonctions Créer > Révolution.

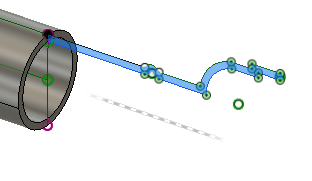

   2. Sélectionnez l’esquisse représentant le contour de l’embouchure.



   3. Dans la boîte de dialogue Révolution, cliquez sur le bouton Sélectionner correspondant à Axe.

   4. Dans le navigateur, affichez Esquisse 7 qui représente les axes du corps de la trompette et de l’embouchure.

   5. Sélectionnez Esquisse 7 comme axe.

   6. Sélectionnez l’opération Nouveau corps.

   7. Cliquez sur OK.
