Créer une âme

Découvrez comment utiliser l’outil Âme pour créer une fonction fine à partir d’un contour d’esquisse ouvert, dans une direction perpendiculaire au plan d’esquisse, extrudée sur les faces les plus proches d’un corps solide dans Fusion.

1. Dans la barre d’outils, cliquez sur Solide > Créer > Âme .

   La boîte de dialogue Âme s’affiche.

2. Dans la zone de dessin, sélectionnez un contour d’esquisse ouvert à utiliser comme Contour.

3. Dans la boîte de dialogue, sélectionnez un paramètre Direction de l’épaisseur :

   • Symétrique : extrude la moitié de la valeur d’épaisseur sur chaque côté du contour d’esquisse.
   • Un côté : extrude la valeur d’épaisseur complète sur un côté du contour d’esquisse.

4. Dans la boîte de dialogue, sélectionnez un paramètre Démarrer :

   • Bas : mesure l’épaisseur à partir du bas.
   • Haut : mesure l’épaisseur à partir du haut.

5. Sélectionnez le paramètre Type d’étendue et ajustez les paramètres associés :

   • Vers le suivant : permet d’extruder l’âme du contour d’esquisse sur les faces les plus proches d’un corps solide.
     • Épaisseur : permet d’indiquer la distance d’extrusion de l’âme, perpendiculaire au plan d’esquisse.
   • Distance : permet d’extruder l’âme du contour d’esquisse à une épaisseur indiquée.
     • Épaisseur : permet d’indiquer la distance d’extrusion de l’âme, perpendiculaire au plan d’esquisse.
     • Profondeur : permet d’indiquer la distance d’extrusion de l’âme, parallèle au plan d’esquisse, vers les faces les plus proches d’un corps solide.

6. Facultatif : appliquez une dépouille et des congés à la fonction d’âme :

   Fusion Design Extension

   Cette fonctionnalité fait partie d'une extension. Les extensions sont une manière flexible d’accéder à des fonctionnalités supplémentaires dans Fusion. En savoir plus.

   • Spécifiez une valeur Angle de dépouille.
   • Spécifiez une valeur Rayon du congé pour appliquer des congés à la base de la fonction d’âme.

7. Cliquez sur OK.

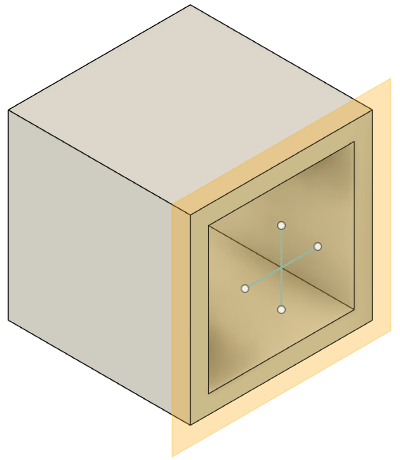

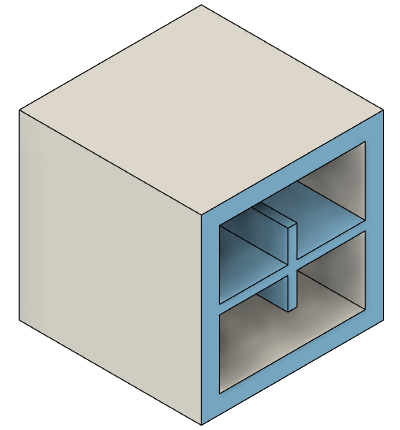

La fonction d’âme est extrudée dans une direction perpendiculaire au plan d’esquisse et s’affiche sur le corps solide dans la zone de dessin.

Conseils

• Cliquez sur l’icône Inverser pour inverser la direction dans laquelle la fonction d’âme est extrudée.
• Décochez la case Prolonger les courbes pour arrêter la fonction d’âme aux extrémités du contour d’esquisse. Laissez-la cochée pour prolonger la fonction d’âme au-delà des extrémités du contour d’esquisse jusqu’aux faces les plus proches d’un corps solide.
