Extrusion d’un corps surfacique

Découvrez comment utiliser l’outil Extruder pour créer un corps surfacique dans Fusion.

1. Cliquez sur Conception > Surface > Créer > Extruder .

   La boîte de dialogue Extruder s’affiche.

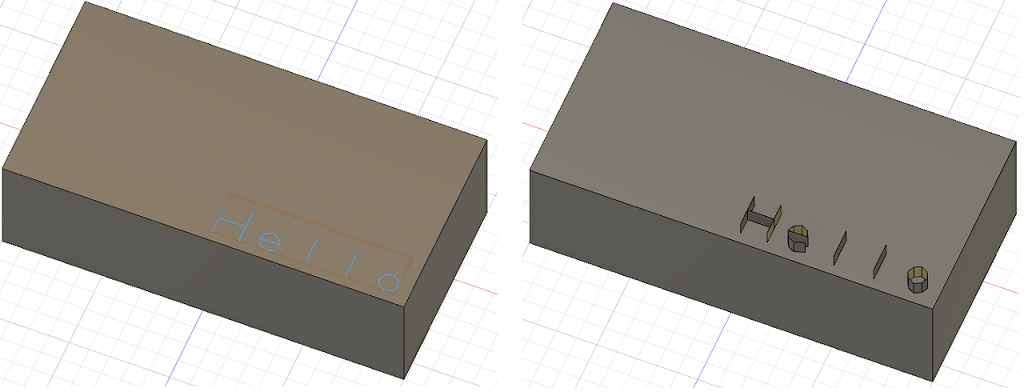

2. Sélectionnez un profil d’esquisse, une courbe d’esquisse, une face plane ou un objet texte sur une ligne.

   Remarque : si vous désactivez la case à côté de l’option Chaînage, vous pouvez sélectionner une arête unique sans sélectionner ses arêtes adjacentes.

3. Dans la boîte de dialogue Extruder, sélectionnez l’un des 3 paramètres de départ et ajustez ses paramètres associés :

   • Plan de contour
   • Plan passant par plusieurs points
     • Décalage : définir la distance de décalage.
   • À partir de l’objet
     • Objet: : sélectionner un objet dans la zone de dessin.

4. Sélectionnez l’un des trois paramètres de Direction et ajustez ses paramètres associés :

   • Un côté : extrude dans une direction.
   • Deux côtés : extrude dans les deux directions et vous permet de choisir des distances pour chaque côté de façon indépendante.
   • Symétrique : extrude dans les deux directions. Chaque direction utilise la même longueur d’extrusion.
     • Mesure : définir Mi-longueur ou Longueur entière

5. Sélectionnez l’un des trois paramètres de Prolongement et ajustez ses paramètres associés :

   • Distance
     • Distance : définir la distance d’extrusion.
   • Vers l’objet
     • Objet : sélectionner un objet vers lequel effectuer l’extrusion.
     • Distance : (To) définir la distance par rapport à l’objet sélectionné.
     • Faces en chaîne : sélectionner Prolonger les faces ou Faces en chaîne.
     • Décalage : définir la distance de décalage.
   • Tout
     • Inverser : inverser la direction d’extrusion.

6. Définissez l’angle d’extrusion.

7. Sélectionnez une opération dans le menu déroulant et ajustez ses paramètres associés :

   • Nouveau corps : permet de créer un corps dans le composant actif.
   • Nouveau composant : permet de créer un corps dans un nouveau composant.

8. Cliquez sur OK.

Le corps surfacique extrudé s’affiche dans la zone de dessin.
