Activité 5 : Vérifier le volume de la bouteille

Dans cette activité, vous allez tracer un rectangle et l'extruder pour envelopper la bouteille, puis découper la bouteille à partir de l'extrusion pour créer un corps représentant le volume de fluide que la bouteille peut contenir.

Conditions préalables

• L'exercice 4 est terminé.

Étapes

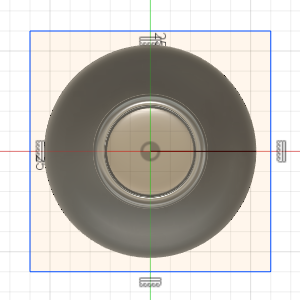

1. Tracer un rectangle pour envelopper la bouteille.

   1. Dans l'espace de travail Conception, cliquez sur Solide > Créer > Créer une esquisse .

   2. Dans la zone de dessin, cliquez sur le plan XZ.

   3. Cliquez sur Esquisse > Créer > Rectangle > Rectangle, 2 points .

   4. Dans la zone de dessin, cliquez sur un point en dehors de la bouteille pour indiquer un coin du rectangle.

   5. Éloignez le curseur du coin pour commencer à tracer le rectangle.

   6. Cliquez à nouveau pour terminer le rectangle. Le rectangle doit envelopper la bouteille.



   7. Dans la boîte de dialogue Palette d'esquisse, cliquez sur Terminer l'esquisse.

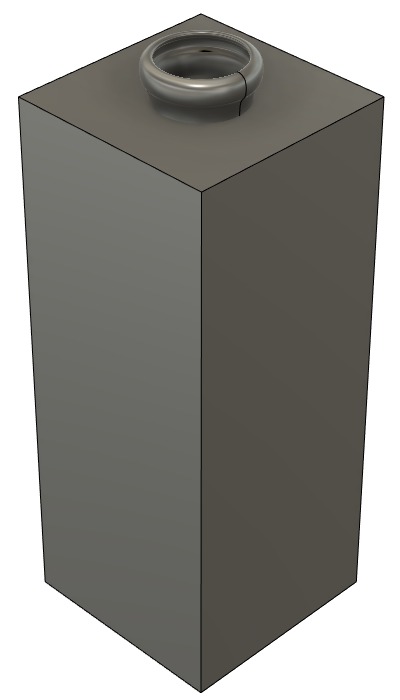

2. Extrudez le rectangle de 135 mm vers le haut et de 15 mm vers le bas.

   1. Cliquez sur Solide > Créer > Extruder .

   2. Dans la boîte de dialogue Extruder, définissez la Direction sur Deux côtés.

   3. Dans la zone de dessin, cliquez et faites glisser sur le manipulateur pour extruder le rectangle de 135 mm vers le haut.

   4. Cliquez et faites glisser pour extruder le rectangle de 15 mm vers le bas.

   5. Dans la boîte de dialogue Extruder, définissez l'Opération sur Nouveau corps.

   6. Cliquez sur OK.



3. Coupez la bouteille à partir de l'extrusion pour créer un corps représentant le volume de fluide que la bouteille peut contenir.

   1. Cliquez sur Solide > Modification > Combiner .

   2. Dans la zone de dessin, cliquez sur l'extrusion que vous venez de créer comme référence du Corps cible.

   3. Cliquez sur le corps de la bouteille comme référence du Corps d'outil.

   4. Dans la boîte de dialogue Combiner, définissez l'Opération sur Couper.

   5. Sélectionnez Nouveau composant.

   6. Sélectionnez Conserver les outils.

   7. Cliquez sur OK.

4. Vérifiez que le volume de la bouteille est de 1,860E+05 mm^3.

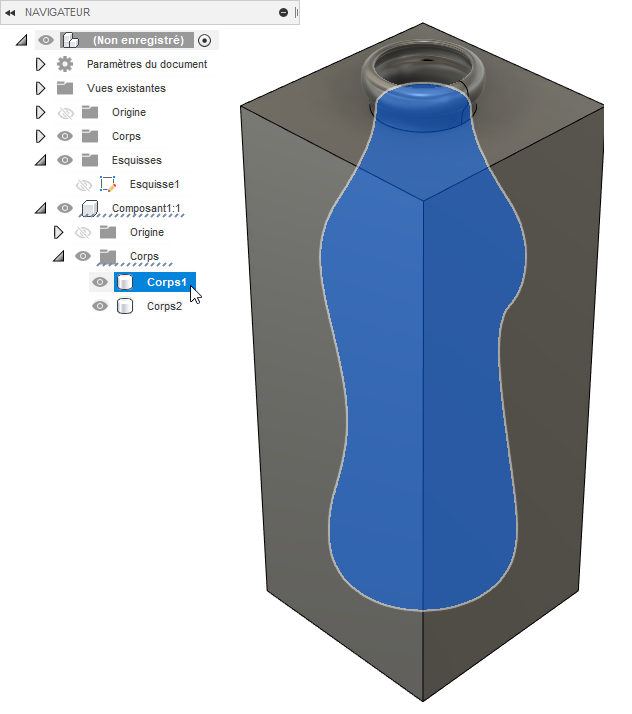

   1. Dans le Navigateur, développez Composant > Corps pour rechercher le corps qui représente le fluide à l'intérieur de la bouteille.



   2. Cliquez avec le bouton droit de la souris sur le corps, puis sélectionnez Propriétés. Le Volume doit être de 1.860E+05 mm^3.

Résumé de l'activité 5

Dans cette activité, vous avez tracé un rectangle et l'avez extrudé pour envelopper la bouteille, puis découpé la bouteille à partir de l'extrusion pour créer un corps représentant le volume de fluide que la bouteille peut contenir.
