Activité 4 : Personnaliser la bouteille

Dans cette activité, vous allez supprimer deux arêtes le long du corps de la bouteille, faire pivoter et effectuer la translation d'une arête pour modifier la forme de la bouteille, puis ajouter de l'épaisseur à la bouteille.

Conditions préalables

L'exercice 3 est terminé.

Étapes

Supprimez deux jeux d'arêtes circulaires sur la bouteille.
1. Maintenez la touche Ctrl enfoncée et cliquez deux fois sur les deux arêtes circulaires comme indiqué.
2. Appuyez sur la touche Delete.
Faites pivoter l'arête la plus centrale de 55 degrés autour de l'axe Z, effectuez une translation de l'arête vers le haut de 10 mm, puis mettez à l'échelle vers l'intérieur selon un facteur de 0,75.
1. Cliquez sur Forme > Modifier > Modifier la forme .
2. Cliquez deux fois sur l'arête circulaire la plus centrale.

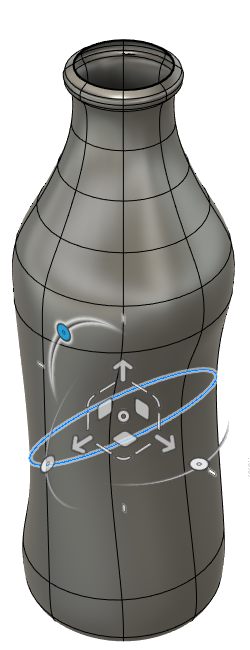

3. Cliquez et faites glisser sur le manipulateur pour effectuer une rotation de 55 degrés autour de l'axe Z.

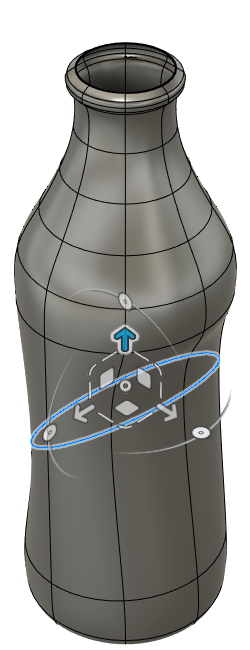

4. Cliquez et faites glisser sur le manipulateur pour effectuer une translation de 10 mm vers le haut.
5. Cliquez et faites glisser sur le manipulateur pour effectuer une mise à l'échelle vers l'intérieur selon un facteur de 0,75.
6. Dans la boîte de dialogue Modifier la forme, cliquez sur OK.
Ajoutez une épaisseur de 2 mm à la bouteille.
1. Cliquez sur Forme > Modifier > Épaissir .
2. Assurez-vous que la bouteille est sélectionnée dans la zone de dessin. Si la bouteille n'est pas sélectionnée, cliquez dessus.
3. Dans la boîte de dialogue Épaissir, saisissez une épaisseur de 2 mm.
4. Définissez le Type d'épaississement sur Doux.
5. Cliquez sur OK.
Cliquez sur Forme > Terminer la forme. Un corps T-Spline de la bouteille d’eau est créé.

Résumé de l'activité 4

Dans cette activité, vous avez supprimé deux arêtes le long du corps de la bouteille, pivoté et effectué la translation d'une arête pour modifier la forme de la bouteille, puis ajouté de l'épaisseur à la bouteille.

bouteille d'eau

Corps T-Spline d’une bouteille d’eau terminé
