Faire pivoter un corps T-Spline

Découvrez comment utiliser l’outil Révolution pour faire pivoter un contour autour d’un axe et créer un corps T-Spline circulaire dans Fusion.

1. Dans l’environnement contextuel Forme de l’espace de travail Conception, sélectionnez Créer > Révolution . La boîte de dialogue Révolution s’affiche.
2. Dans la zone de dessin, sélectionnez le contour à utiliser pour la révolution.
3. Sélectionnez un objet linéaire ou circulaire à utiliser comme axe pour la révolution.
4. Dans la boîte de dialogue, sélectionnez un type et ajustez les paramètres associés.
   • Complète : fait tourner le contour de 360 degrés autour de l’axe.
   • Angle : fait pivoter le contour autour de l’axe selon la valeur d’angle que vous spécifiez.
     • Sélectionnez un paramètre de direction et ajustez les paramètres associés.
       • Un côté : crée une révolution dans une direction.
       • Deux côtés : crée une révolution dans les deux directions. Chaque direction peut être associée à un angle différent.
       • Symétrique : crée une révolution symétrique dans les deux directions.
     • Pour spécifier la valeur d’angle, faites glisser la poignée du manipulateur ou tapez une valeur exacte.
5. Indiquez l’espacement de la face :
   • Uniforme : espace les faces uniformément autour du contour.
   • Courbure : espace les faces en fonction de la courbure du contour.
6. Si vous le souhaitez, cochez la case Souder pour fusionner tous les sommets coïncidents.
7. Sélectionnez un paramètre de symétrie et ajustez les paramètres associés :
   • Aucune
   • Circulaire : sélectionnez cette option pour incorporer la symétrie dans le corps.
     • Faces symétriques : spécifie le nombre de faces symétriques autour de l’axe utilisé pour la révolution.
8. Cliquez sur OK.

Le corps T-Spline de révolution s’affiche dans la zone de dessin.

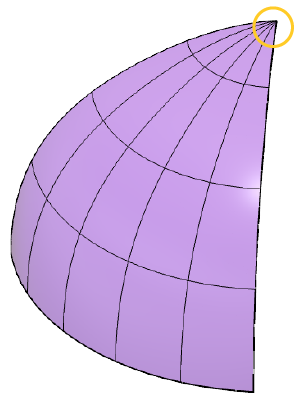

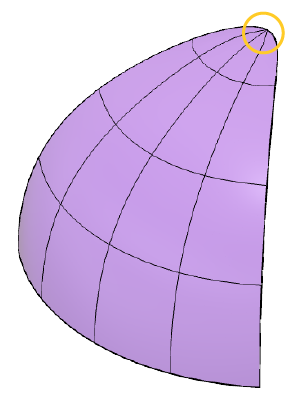

Gauche : activez l’option Soudure Dans cet exemple, les quatre sommets situés en haut sont soudés en un seul sommet.	Droite : désactivez l’option Soudure
