Activité 4 : Connecter le bec à l'arrosoir, créer un trou sur le dessus et épaissir les parois

Dans cette activité, vous allez

• Connecter le bec au corps
• Créer un trou sur le haut de l'arrosoir afin de pouvoir y ajouter de l'eau
• Épaissir les parois pour les renforcer

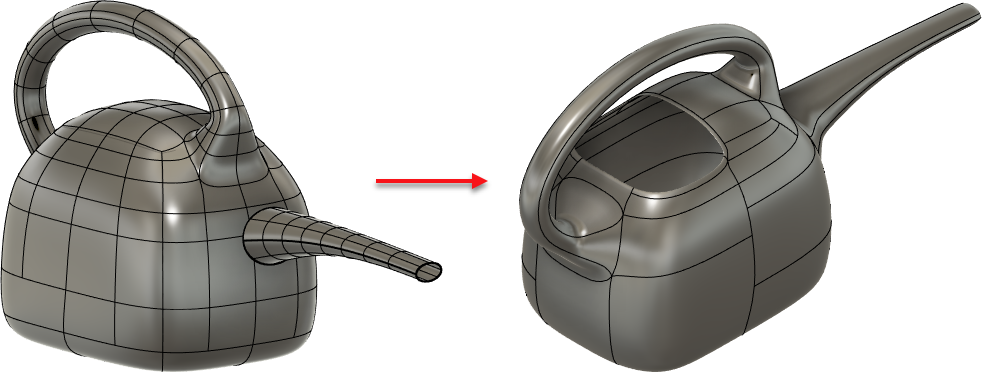

Arrosoir avec bec créé dans l'activité 3 (à gauche) et arrosoir terminé à droite avec trou, bec connecté et parois épaissies (à droite).

Conditions préalables

• Ouvrez le fichier que vous avez enregistré à la fin de l'activité 3.

Étapes

1. Joignez le bec au corps en le reliant avec une valeur Faces définie sur 3.

   1. Sélectionnez les quatre faces situées à la base du bec (Maj + clic).

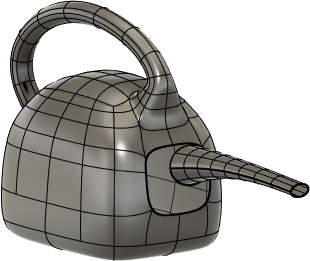

   2. Appuyez sur la touche Suppr pour supprimer les faces.



   3. Dans le menu Forme, cliquez sur Modifier > Pont.

      La boîte de dialogue Pont s’affiche.

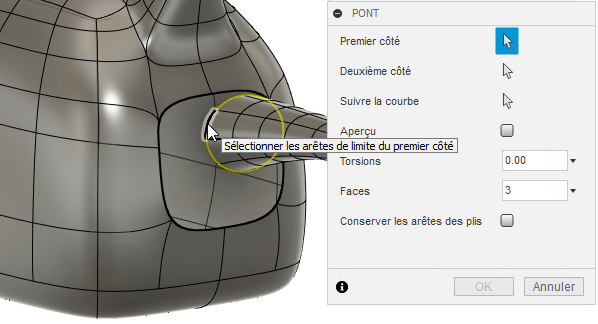

   4. Lorsque l’option Côté 1 est définie sur Sélectionner dans la boîte de dialogue Pont, cliquez deux fois sur l’arête de la base du bec.

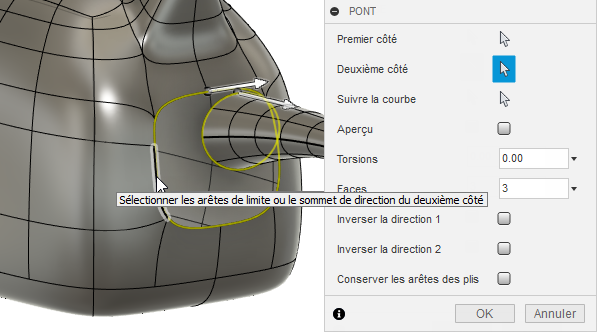

   5. Définissez le côté 2 sur Sélectionner , puis cliquez deux fois sur une arête de l'ouverture de l'arrosoir.



   6. Saisissez 3 dans la zone Faces.

      Cette action détermine le nombre de divisions à créer entre les deux ouvertures jointes.

   7. Cliquez sur OK.

      Le bec est connecté à l'arrosoir.



2. Supprimez les 16 faces situées sur le dessus de l'arrosoir pour créer une ouverture pour l'eau.

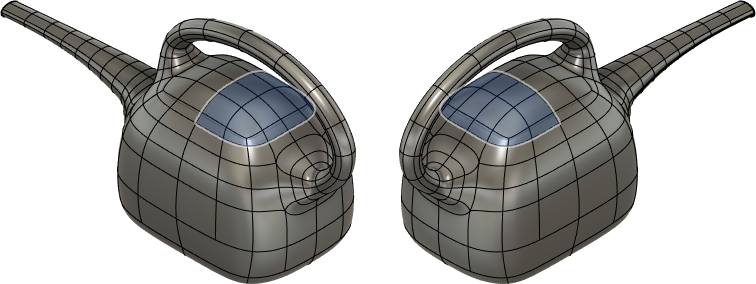

   1. Sélectionnez les 16 faces (Maj + clic) situées à l'arrière de la partie supérieure de l'arrosoir.



   2. Appuyez sur la touche Suppr pour supprimer les faces.



3. Épassissez le corps de 2,5 mm en utilisant le type d'épaississement Doux.

   1. Dans la barre d'outils Forme, cliquez sur Modifier > Épaissir.

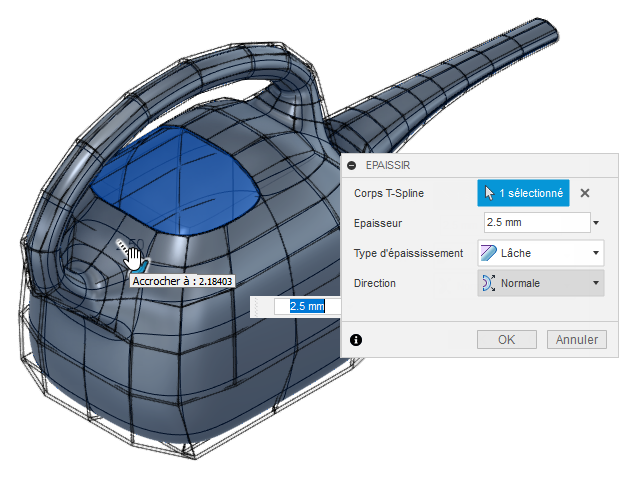

      La boîte de dialogue Épaissir s’affiche. Lorsque l’option Corps T-Spline est définie sur Sélection, cliquez n’importe où sur le corps.



   2. Définissez l'épaisseur sur 2,5 mm, le Type d'épaississement sur Doux et la Direction sur Normale.

   3. Cliquez sur OK.

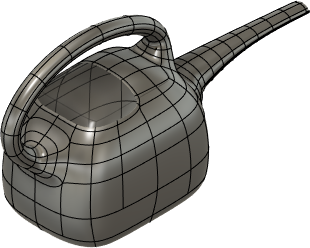

      L'épaisseur est ajoutée à l'arrosoir.

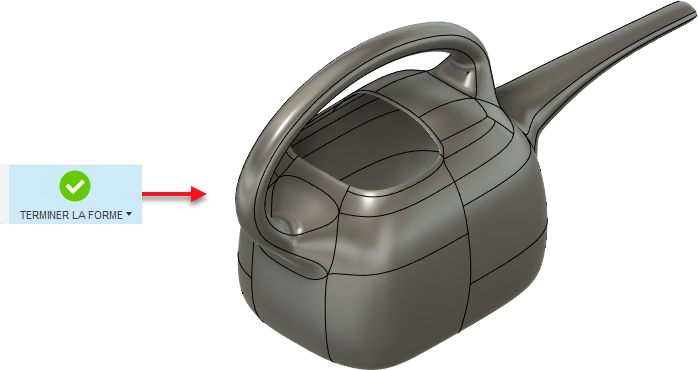

   4. Dans la barre d'outils Forme, cliquez sur Terminer la forme pour terminer l'arrosoir.



Résumé de l'activité 4

Dans cette activité, vous avez

• Connecté le bec au corps
• Créé un trou sur le haut de l'arrosoir afin de pouvoir y ajouter de l'eau
• Épaissi les parois pour les renforcer

Arrosoir avec bec créé dans l'activité 3 (à gauche) et arrosoir terminé à droite avec trou, bec connecté et parois épaissies (à droite).
