Activité 3 : Créer le bec

Dans cette activité, vous allez

• Créer un plan de construction incliné par rapport à l'axe XY d'origine
• Créer un décalage du plan de construction à partir du plan incliné
• Tracer une ellipse au centre de l'arrière du corps à l'aide du nouveau plan de décalage. Il s'agit du profil du début du bec
• Créer un plan de construction incliné qui coupe la nouvelle ellipse le long de son axe horizontal
• Créer un décalage du plan de construction à partir du plan d'ellipse incliné
• Créer une ellipse sur le nouveau plan de construction, à utiliser comme profil de bouche pour le bec
• Créer le bec à l'aide des deux profils elliptiques que vous avez créés

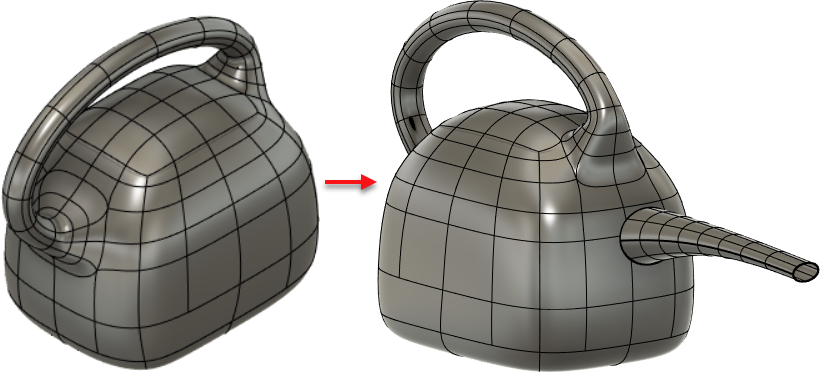

Arrosoir avec poignée créé dans l'activité 2 (à gauche) et exemple terminé avec un bec (à droite).

Conditions préalables

• Ouvrez le fichier que vous avez enregistré à la fin de l'activité 2.

Étapes

1. Créez un plan incliné à partir du plan XY de 7 degrés.

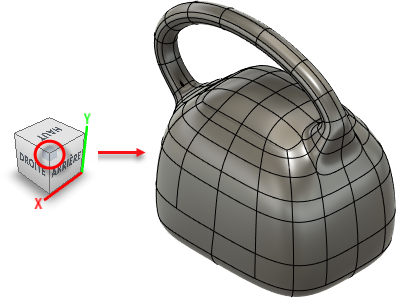

   1. Cliquez sur le coin supérieur droit arrière de l'outil ViewCube pour faire pivoter le modèle.



   2. Dans la barre d'outils Forme, cliquez sur Construction > Plan d'angle.

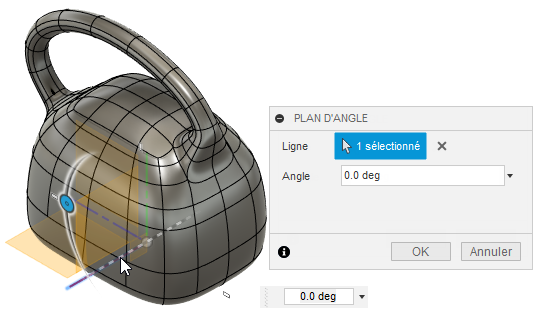

   3. Cliquez sur l'axe X.

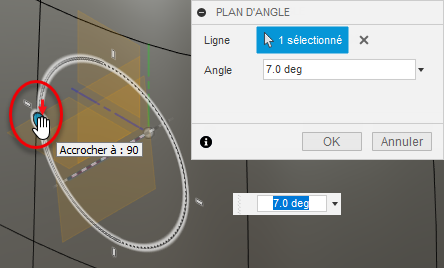

   4. Faites glisser le curseur vers le bas sur la poignée pour faire pivoter le nouveau plan de 7 degrés.



      Conseil : si vous ne pouvez pas faire glisser de 7 degrés exactement, saisissez 7 deg dans la zone Angle.

   5. Cliquez sur OK.

      Un plan est créé selon un angle de 7 degrés par rapport au plan XY.

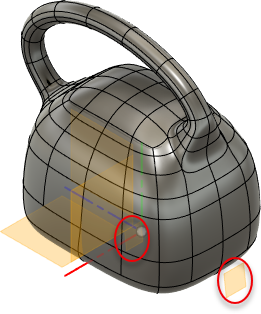

2. Créez un plan décalé de 155 mm par rapport au plan incliné.

   1. Dans la barre d'outils Forme, cliquez sur Construction > Plan décalé.

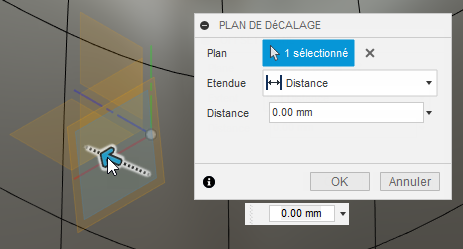

   2. Cliquez sur le plan incliné que vous venez de créer.

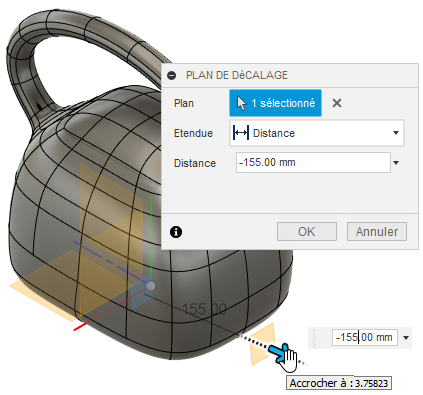

   3. Faites glisser vers l'extérieur (vers l'arrière du corps).



   4. Saisissez 155 mm dans la zone de distance, puis cliquez sur OK.

      Vous pouvez maintenant utiliser ce décalage pour dessiner une ellipse qui est utilisée pour la base du bec de l'arrosoir.

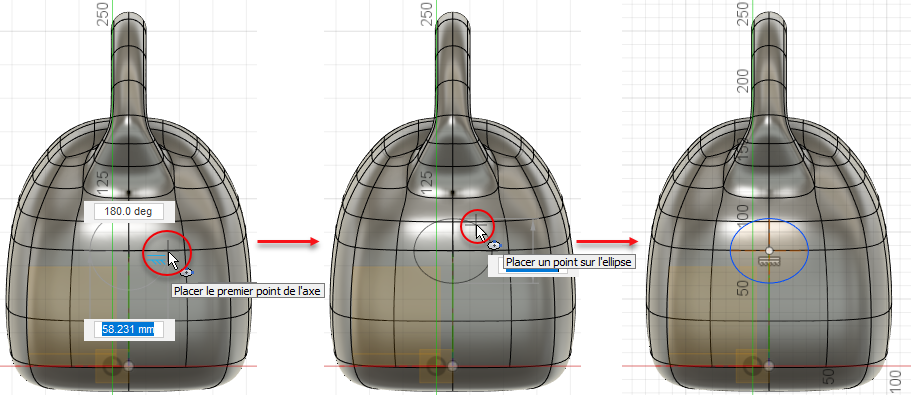

3. Tracez une ellipse au centre de l'arrière du corps, sur le plan de décalage que vous venez de créer.

   Cette ellipse est l'un des deux profils utilisés pour créer le bec.

   1. Cliquez avec le bouton droit de la souris sur le plan décalé situé au bas de la conception, puis cliquez sur Esquisse.



   2. Dans la barre d'outils Esquisse, cliquez sur Créer > Ellipse.

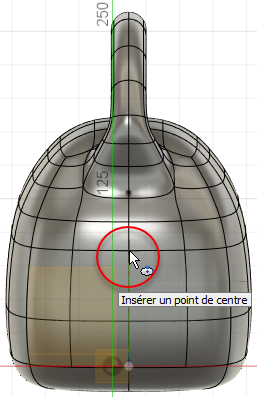

   3. Sur la partie arrière du corps, cliquez sur le centre des segments pour placer le point de centre de l'ellipse.



   4. Cliquez à droite du point de centre pour créer le premier point d'axe et au-dessus du point de centre pour créer l'ellipse.

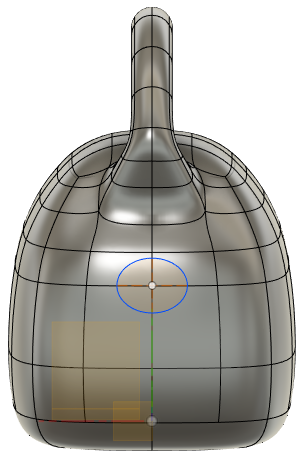

4. Définissez la hauteur de l'ellipse sur 35 mm et la largeur sur 45 mm.

   1. Cliquez sur l'ellipse, puis sur Cote dans la barre d'outils Esquisse.

   2. Cliquez juste au-dessus de l'ellipse pour afficher son rayon de largeur.



   3. Cliquez deux fois sur le rayon de largeur et saisissez une valeur de 22,5 mm, de sorte que la largeur totale de l'ellipse soit de 45 mm.



   4. Lorsque la commande Cote est activée, cliquez sur l'ellipse, puis cliquez sur un côté de l'ellipse pour afficher son rayon de hauteur.

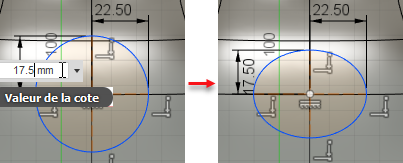

   5. Cliquez deux fois sur le rayon de hauteur et saisissez 17.5 mm, de sorte que la hauteur totale soit de 35 mm.



   6. Cliquez sur Terminer l'esquisse.

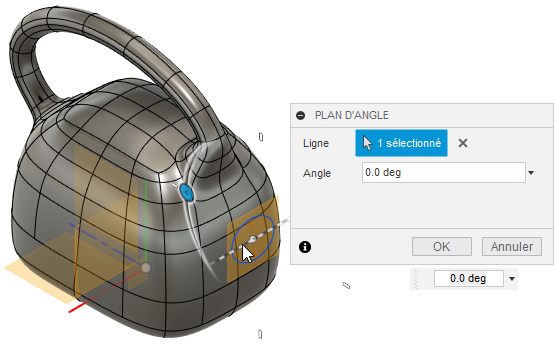

5. Créez un plan qui coupe l'axe horizontal de l'ellipse, avec un angle de 5 degrés.

   1. Dans la barre d'outils Forme, cliquez sur Construire > Plan à l'Angle.

   2. Cliquez sur l'axe horizontal de l'ellipse.



   3. Cliquez avec le bouton droit de la souris sur l'outil ViewCube et effectuez un zoom avant pour mieux voir le nouveau plan.

   4. Saisissez 5 deg dans la zone Angle.



   5. Cliquez sur OK pour créer le plan incliné.

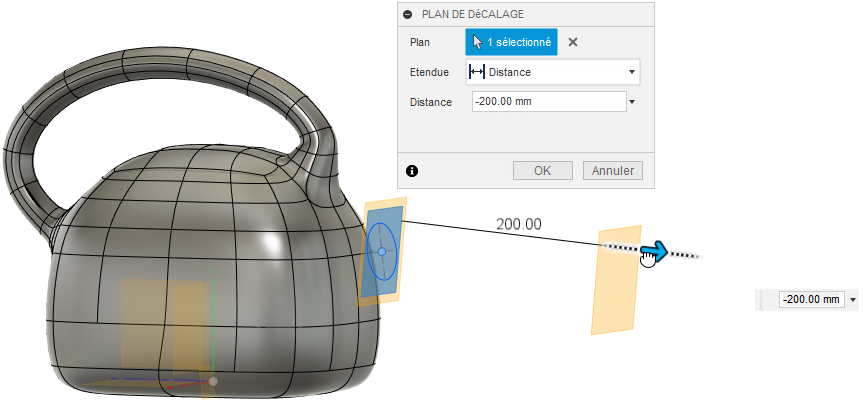

6. Créez un plan décalé de 200 mm par rapport au nouveau plan incliné.

   1. Dans la barre d'outils Forme, cliquez sur Construire > Plan décalé.

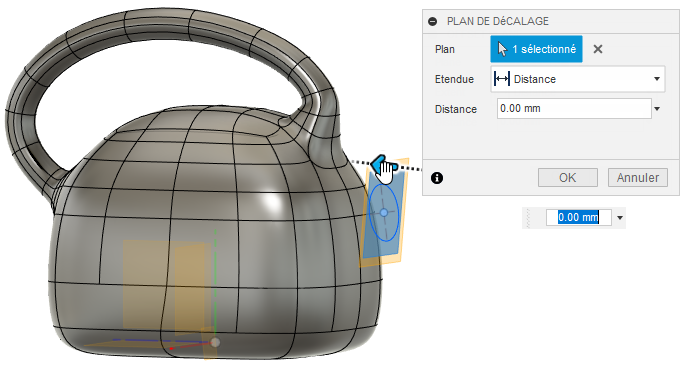

   2. Cliquez sur le plan incliné que vous venez de créer.



   3. Faites glisser le curseur depuis l'arrière du corps jusqu'à ce que le plan décalé soit éloigné de 200 mm.



   4. Cliquez sur OK.

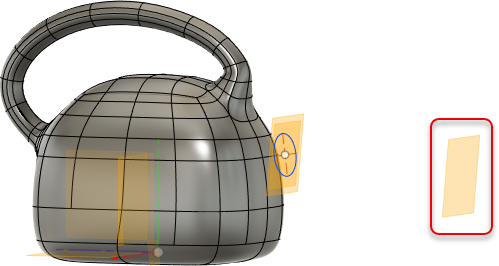

      Le plan décalé est créé. Vous pouvez maintenant utiliser ce décalage pour dessiner une ellipse qui est utilisée pour l'extrémité du bec de l'arrosoir.

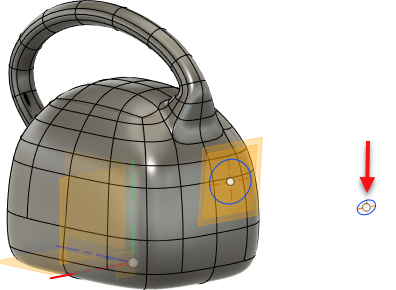

7. Créez une ellipse sur le nouveau plan décalé avec une hauteur de 15 mm et une largeur de 25 mm.

   Remarque : cette étape décrit une méthode de cotation différente de celle utilisée pour l'autre ellipse de ce didacticiel. Essayez les deux méthodes et utilisez celle qui vous convient le mieux.

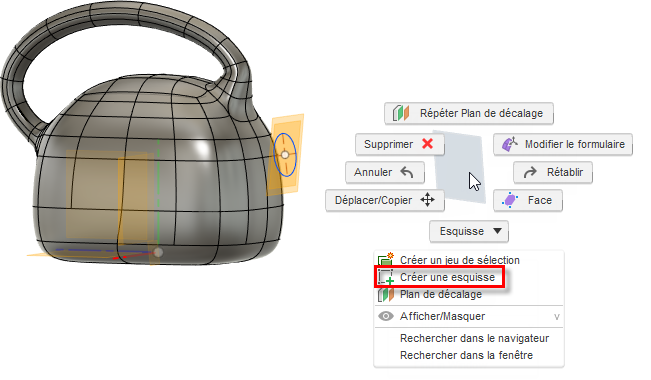

   1. Cliquez avec le bouton droit de la souris sur le nouveau plan décalé, puis cliquez sur Créer une esquisse.



   2. Dans la barre d'outils Esquisse, cliquez sur Créer > Ellipse.

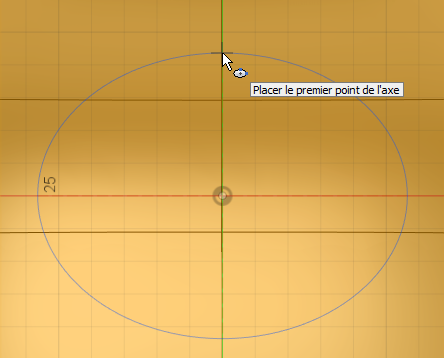

   3. Cliquez sur la partie supérieure de l'ellipse existante pour la définir comme point de centre de la nouvelle ellipse.



   4. Faites glisser la souris vers la droite le long de l'axe horizontal jusqu'à ce que la largeur de la nouvelle ellipse atteigne 25 mm, puis appuyez sur Entrée pour définir sa largeur.

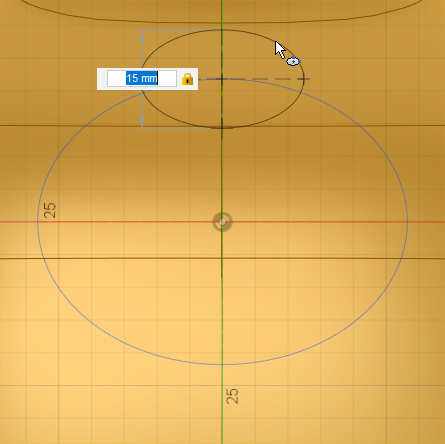

   5. Faites glisser la souris vers le haut jusqu'à ce que la hauteur de la nouvelle ellipse atteigne 15 mm, puis appuyez sur Entrée pour définir sa hauteur.



   6. Cliquez sur Terminer l'esquisse.

      L'ellipse est créée.



8. Créez un bec à l'aide des deux profils elliptiques que vous avez créés, avec l'option Sélection en chaîne activée, le lissage de la plus petite ellipse défini sur Direction, l'option Épaisseur du relevé définie sur 1.5 et le nombre de faces dans les deux directions défini sur 8.

   1. Dans la barre d'outils Forme, cliquez sur Créer > Lissage.

      La boîte de dialogue Lissage s’affiche.

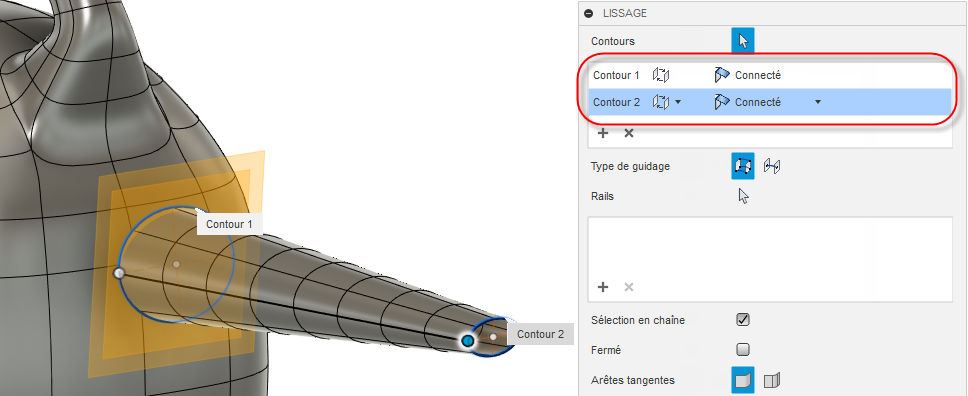

   2. Lorsque l’option Profils est définie sur Sélectionner dans la boîte de dialogue Lissage, cliquez sur l’ellipse la plus proche du corps, puis sur l’ellipse la plus éloignée du corps.

      Cette action les définit comme Profil 1 et Profil 2 respectivement.

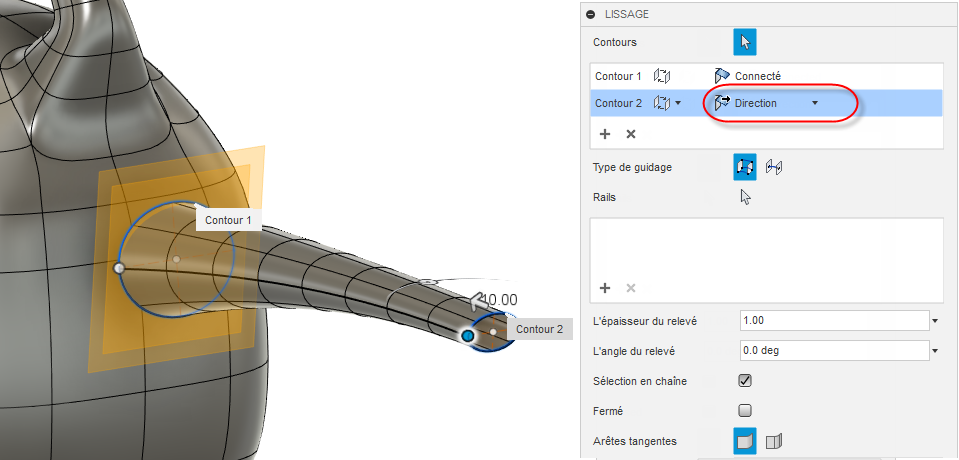

   3. Dans la boîte de dialogue Lissage, définissez le type de lissage du plus petit profil de l’ellipse (Profil 2) sur Direction.

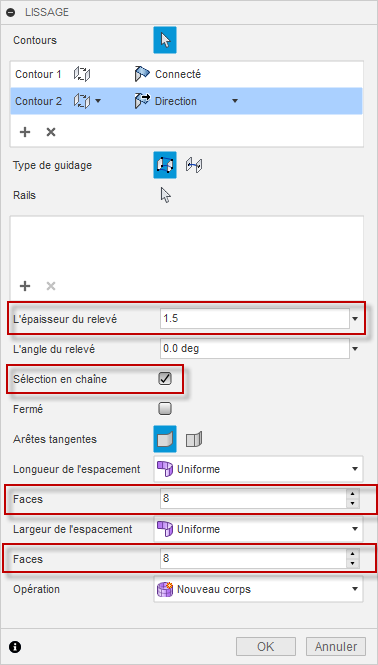

   4. Dans la boîte de dialogue Lissage, définissez ces valeurs.

      • Épaisseur du relevé : 1.5
      • Sélection en chaîne : activée
      • Faces : 8 (dans les deux directions)



   5. Désactivez la visibilité de tous les plans de construction (noeud d'origine et noeud de construction).



      Cette action masque les plans d'origine, ainsi que les plans inclinés et décalés que vous avez créés pour réaliser le bec.

   6. Cliquez sur OK.

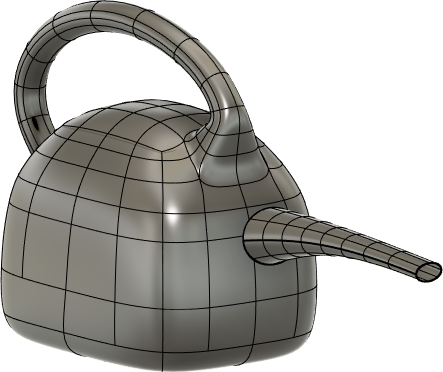

      Le bec est créé.



   7. Enregistrez votre travail.

Résumé de l'activité 3

Dans cette activité, vous avez

• Créé un plan de construction incliné par rapport à l'axe XY d'origine
• Créé un décalage du plan de construction à partir du plan incliné
• Tracé une ellipse au centre de l'arrière du corps à l'aide du nouveau plan décalé. Il s'agit du profil du début du bec
• Créé un plan de construction incliné qui coupe la nouvelle ellipse le long de son axe horizontal
• Créé un décalage du plan de construction à partir du plan d'ellipse incliné
• Créé une ellipse sur le nouveau plan de construction, à utiliser comme profil de bouche pour le bec
• Créé le bec à l'aide des deux profils elliptiques que vous avez créés

Arrosoir avec poignée créé dans l'activité 2 (à gauche) et exemple terminé avec un bec (à droite).
