Exercice 1 : configurer une nouvelle analyse des fréquences modales

Dans cet exercice, vous allez créer une étude, Étude 1 : fréquences modales, pour déterminer la fréquence (fréquence musicale) du premier mode de vibration fondamental d’une fourche de réglage. Pour configurer l’étude, vous allez :

• Définir le nombre de modes
• Définir la taille du maillage
• Sélectionner le système d'unités souhaité
• Vérifier que le matériau du modèle est affecté correctement. Par défaut, la matière de l’étude de simulation est la même que celle définie dans l’espace de travail Conception.

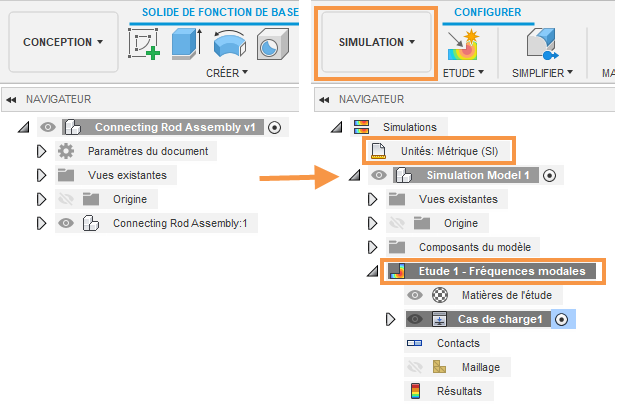

Navigateur lorsque le modèle est importé pour la première fois (à gauche). Navigateur après la création d'une étude de fréquences modales (droite).

Conditions préalables

• Vous avez lancé Fusion.
• Emplacement du fichier de données : Samples > Basic Training > 11-Simulation > Tuning Fork-A4.

Étapes

1. Ouvrez le modèle de forme de départ, Tuning Fork-A4, dans la direction Z vers le haut, à partir du dossier Basic Training dans le Panneau de données.

   1. Si le panneau de données n’est pas affiché, cliquez sur Afficher le panneau de données en haut de l’écran.
   2. Le niveau supérieur (vue de début) du panneau de données est divisé en deux sous-sections : TOUS LES PROJETS et EXEMPLES. Faites défiler la liste jusqu’à ÉCHANTILLONS.
   3. Double-cliquez sur le dossier Basic Training pour l’ouvrir.
   4. Double-cliquez sur le dossier 11 – Simulation pour l’ouvrir.
   5. Double-cliquez sur le modèle Tuning Fork-A4 pour l’ouvrir dans la zone de dessin.


   Remarque : le modèle d’exemple est en lecture seule. Vous devez donc l’enregistrer dans un projet personnel.

2. Identifiez un projet personnel dans lequel enregistrer les modèles de formes de départ.

   1. Cliquez sur Fichier > Enregistrer sous.
   2. Entrez un nom, par exemple Tuning Fork - A4, dans le champ de nom.
   3. Développez le bouton fléché à côté du champ Emplacement.
   4. Localisez un projet existant et cliquez dessus, ou cliquez sur Nouveau projet pour en créer un.

3. Choisissez ou créez le dossier dans lequel enregistrer les modèles de formes de départ.

   1. Double-cliquez sur un dossier dans le projet pour le sélectionner ou créez un nouveau dossier.
   2. Pour créer un dossier, cliquez sur Nouveau dossier.
   3. Entrez un nom, par exemple Tuning Fork - A4 pour le dossier.
   4. Appuyez sur Entrée.
   5. Double-cliquez sur le dossier pour le définir comme emplacement d’enregistrement actuel du fichier.
   6. Cliquez sur Enregistrer.

4. Créez une étude de simulation Fréquences modales.

   1. Cliquez sur le menu déroulant Changer d’espace de travail situé dans la partie supérieure gauche de la barre d’outils et sélectionnez Simulation.


   2. Dans la boîte de dialogue Nouvelles études, sélectionnez Fréquences modales.

5. Définissez le nombre de modes sur 12 et la taille du maillage sur 1,2 mm.

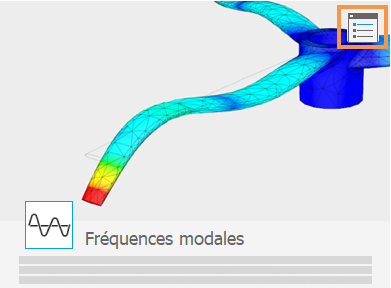

   1. Dans le coin supérieur droit de la grande vignette, cliquez sur Paramètres pour accéder à la boîte de dialogue Paramètres.



      Le volet des paramètres Général s’affiche initialement.
   2. Dans les paramètres Général, saisissez 12 dans le champ de saisie en dessous du nombre de modes activé.
   3. Sélectionnez Maillage dans la partie gauche de la boîte de dialogue pour afficher les réglages de maillage.
   4. Cliquez sur Taille absolue et saisissez 1,2 mm dans le champ de saisie.
   5. Cliquez sur Précédent pour appliquer les changements.
   6. Dans la boîte de dialogue Nouvelle étude, cliquez sur Créer une étude pour créer l’étude et fermer la boîte de dialogue.

6. Définissez le système d’unités par défaut sur Métrique (SI).

   1. Dans le navigateur, placez le curseur sur Unités : Personnalisé(e), puis cliquez sur Modifier.
   2. Dans la boîte de dialogue Paramètres d’unités, choisissez Métrique (SI) dans la liste déroulante Unité par défaut définie.
   3. Cliquez sur OK pour accepter les modifications et fermez la boîte de dialogue.

7. Vérifiez que le matériau de la fourche de réglage est Acier inoxydable AISI 304.

   1. Cliquez sur (espace de travail Simulation > onglet Configurer > groupe de fonctions Matériaux > Matières de l’étude) pour ouvrir la boîte de dialogue Matières de l’étude.
   2. Dans la boîte de dialogue Matériaux de l’étude, vérifiez que la valeur de la colonne Matériaux de l’étude est définie comme suit :


      • A4 Tuning Fork (440 Hz) : (Identique au modèle) ou Acier inoxydable AISI 304.
      Si ce n’est pas le cas, sélectionnez le bon matériau dans la liste déroulante.
   3. Cliquez sur OK pour fermer la boîte de dialogue Matières de l’étude.

Résumé de l’exercice 1

Dans cet exercice, une étude de simulation modale des fréquences a été créée pour déterminer la fréquence du premier mode de vibration fondamental d'une fourche de réglage non modifiée. Pour définir les paramètres de l'étude, vous avez

• Défini le nombre de modes
• Défini la taille du maillage
• Sélectionné le système d'unités souhaité
• Vérifié que le matériau du modèle a été affecté correctement.
