1. Dans l’espace de travail Simulation, onglet Configuration, cliquez sur (groupe de fonctions Résultats > Résultats de la simulation) pour ouvrir l’onglet Résultats.

Visualiseur des résultats en ligne

Études réalisées à l’aide de ce visualiseur :

• Études de contraintes statiques
• Thermique
• Contrainte thermique
• Refroidissement des appareils électroniques
• Simulation de moulage par injection

Affichage des résultats standard

1. Dans la barre d’outils Résultats, dans le volet Étude, cliquez sur Résultats pour afficher les résultats standard dans le navigateur.

2. Dans le navigateur (barre latérale gauche), développez le nœud Résultats.

3. Sélectionnez un type de résultat pour l’afficher dans la zone de dessin.

   La zone graphique se met à jour pour afficher le type de résultat sélectionné.

Affichage des résultats guidés

Disponible pour les éléments suivants : contrainte statique (facteur de sécurité uniquement), refroidissement des appareils électroniques, simulation de moulage par injection

1. Dans la barre d’outils Résultats, dans le volet Étude, cliquez sur Résultats guidés pour afficher les résultats guidés dans le navigateur.

2. Pour les études comportant plusieurs résultats guidés, basculez entre les différents onglets de résultats guidés.



3. Pour afficher les résultats standard à la place, cliquez sur Résultats dans la barre d’outils.



Visualiseur de résultats standard

Études réalisées à l’aide de ce visualiseur :

• Fréquences modales
• Flambage structurel
• Optimisation de la forme
• Contrainte statique non linéaire
• Simulation d’événements

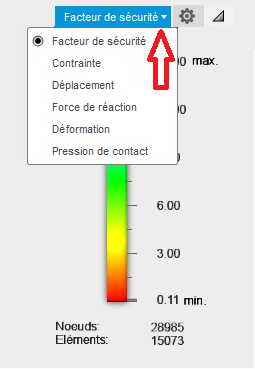

Utilisez le sélecteur de résultats, à côté de la légende, pour sélectionner les différents résultats et basculer de l’un à l’autre.

La zone graphique se met à jour pour afficher le type de résultat sélectionné.
