Résultats de la simulation

Le résultat d'une méthode des éléments finis (MEF) est en général une quantité importante de données brutes. Ces données sont difficiles à interpréter sans représentation graphique. Les tracés de contour sont des affichages graphiques qui représentent la distribution des contraintes, de la température, de la déformation et d’autres résultats en utilisant différentes couleurs. L’interprétation et l’évaluation correctes de ces résultats constituent un aspect clé de l’analyse de simulation.

La phase d’évaluation des résultats est une étape critique de réflexion. Comparez les contours de couleur et les résultats numériques avec ce que vous souhaitez voir. Vous déterminez si les résultats sont cohérents et les expliquez ensuite en vous basant sur des principes d'ingénierie. Si les résultats diffèrent de vos attentes, évaluez la configuration du modèle et déterminez ce qui est à l’origine de la différence.

Pour certaines études, les résultats sont téléchargés, tandis que pour d’autres, ils sont affichés à partir d’un visualiseur en ligne basé sur un navigateur. Les outils d’analyse des résultats sont légèrement différents dans chaque cas.

Etudes utilisant le visualiseur de résultats standard	Etudes utilisant le visualiseur de résultats en ligne
Contrainte statique	Refroidissement des appareils électroniques
Fréquences modales	Simulation d’un moulage par injection
Flambage structurel
Thermique
Contrainte thermique
Optimisation de la forme
Contrainte statique non linéaire
Simulation d’événements

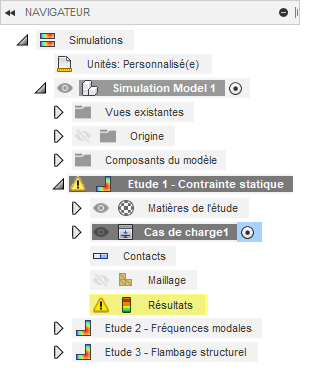

Remarque : si vous modifiez les valeurs d’entrée de la simulation ou mettez à jour le modèle, la couleur d’arrière-plan du nœud du navigateur Résultats change et une icône indiquant que les résultats sont obsolètes s’affiche. Pour obtenir des résultats correspondant au modèle actuel et aux valeurs entrées, effectuez de nouveau la résolution de l’analyse.
