Animation dans une étude de simulation

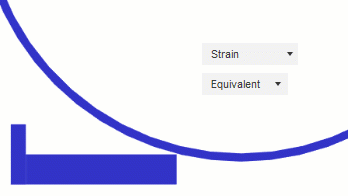

L’animation vous permet d’observer la façon dont les résultats changent à mesure qu’un événement progresse, que vous vous intéressiez à l’effet d’un facteur de charge variable, à l’impact de l’optimisation de la forme sur la forme du modèle au fil du temps, ou encore aux vibrations du modèle à différentes fréquences.
Vous pouvez animer tout résultat présentant des étapes de résultat (Contrainte statique, Contrainte statique non linéaire, Contrainte thermique, Flambage structurel, Simulation d’événements, Optimisation de la forme et Analyse de fréquences modales, notamment).
Le nombre maximal d’étapes ou d’intervalles d’animation est de 100.
Barre d’animation du visualiseur en ligne
Pour les études utilisant le visualiseur en ligne (contrainte statique, thermique, contrainte thermique, moulage par injection et refroidissement des composants électroniques), la barre d’animation s’affiche en bas de la zone de dessin lorsque vous ouvrez Résultats. La barre d’animation fournit des commandes de lecture et des paramètres standard pour naviguer dans les images de résultats.
Commandes de la barre d’animation
| Contrôle | Fonction |
|---|---|
| Lecture/Pause | Démarre ou interrompt la lecture automatique des images d’animation |
| Image précédente | Permet de passer à la première image de la séquence d’animation |
| Reculer | Passe à l’image précédente |
| Arrêter | Arrête la lecture et revient à la première image |
| Avancer | Avance à l’image suivante |
| Image suivante | Passe à la dernière image de la séquence d’animation |
| Curseur du plan de montage chronologique | Faites-le glisser pour sélectionner manuellement n’importe quelle image de la séquence. Affiche le numéro de l’étape actuelle |
| Options (icône de roue dentée) | Ouvre les paramètres de vitesse (.25x, .5x, 1x, 1.5x, 2x) et d’intervalles (nombre d’images, maximum 100) |
| Lecture (menu hamburger) | Choisissez le mode de lecture : Lecture unique, Boucle ou Répétition inversée (s’anime vers l’avant puis vers l’arrière) |
| Enregistrer l’animation | Enregistre l’animation sous forme de fichier vidéo Webm sur votre ordinateur ou votre projet dans le cloud. |
Le numéro d’image actuel s’affiche au-dessus du curseur du plan de montage chronologique lorsque vous naviguez dans l’animation.
Boîte de dialogue Animation héritée
Les études qui n’utilisent pas le visualiseur en ligne (comme les contraintes statiques non linéaires, l’analyse des fréquences modales, le flambage structurel et l’optimisation de forme) utilisent la boîte de dialogue d’animation héritée avec un paramètre Pas (maximum de 100) et une interface de dialogue distincte.
