Charges de roulements dans l’espace de travail Simulation
Les charges de roulements permettent de simuler les effets des faces ou corps cylindriques exerçant une pression réciproque. Souvent, une broche (ou un boulon) pousse contre la paroi d’un perçage. Avec une charge de roulement, vous pouvez simuler cette interaction sans avoir à inclure les deux corps en interaction.
| Types d’étude qui proposent cette option de charge | |
|---|---|
 Étude de contrainte thermique |
 Étude des contraintes statiques |
 Étude des fréquences modales |
 Étude de flambage structurel |
 Étude d’optimisation de la forme |
 Étude des contraintes statiques non linéaires |
La charge de roulements est appliquée à la face sélectionnée selon une distribution parabolique. Cette distribution est typique du profil de charge qui se produit naturellement entre les arbres et les roulements ou entre les roulements et les logements. Contrairement à une charge de force, une charge de roulements est toujours dirigée vers la face et n’agit jamais en tension (elle peut uniquement pousser, et non tirer). Par exemple, une charge de roulements appliquée à une face cylindrique complète (360°) est distribuée autour de la moitié de la face (180°), tandis que l’autre moitié de la face n’est pas chargée.

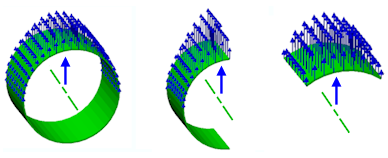

L’image suivante illustre la distribution de force d’une charge de roulements vers le haut agissant sur la face d’un perçage. Trois situations différentes sont présentées :
Cylindre complet
Demi-cylindre avec vecteur de force passant par les arêtes de la face
Segment de 60° avec vecteur de force passant par le centre de la face
Vous pouvez définir la direction de la force d’une charge de roulements de l’une des manières suivantes :
Angle (delta) : la direction est toujours radiale, selon la surface cylindrique sélectionnée.
Vecteurs (x, y, z) : utilisation des composants de force globale (Fx, Fy et Fz).
Référence : la direction est toujours radiale, selon la surface cylindrique sélectionnée. Choisissez une entité de référence pour finaliser l’orientation du vecteur, comme suit :- Face (faces planes uniquement) : la direction du vecteur est normale à la face sélectionnée.
- Arête (arêtes droites uniquement) : la direction du vecteur correspond à l’orientation de l’arête sélectionnée.
