Création d’une région conservée

L’outil Conserver la région vous permet de masquer certaines régions de votre modèle à partir de l’analyse d’optimisation de la forme.

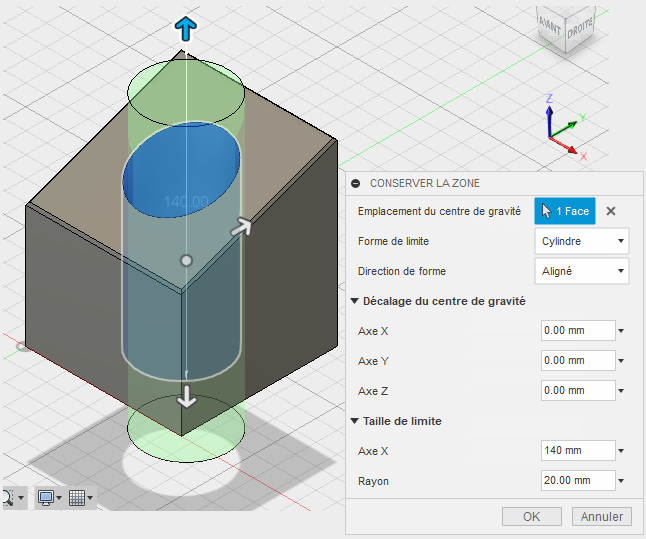

1. Dans l’onglet Configuration, sélectionnez (Optimisation de forme > Conserver la zone).
2. Sélectionnez un composant de géométrie (arête ou face). Le centre de gravité de la région conservée est initialement placé à l’endroit où vous cliquez.
3. Sélectionnez la forme de limite appropriée. Fusion remplit initialement le champ Forme de limite en fonction de la géométrie sélectionnée.
4. Ajustez le décalage du centre de gravité et la taille de limite si nécessaire. Pour une boîte, vous pouvez ajuster les dimensions X, Y et Z de la région conservée. Pour un cylindre, vous pouvez ajuster la hauteur et le rayon du cylindre. Pour une sphère, vous pouvez ajuster le rayon.
5. Si vous sélectionnez un cylindre comme forme de frontière, sélectionnez Axe X, Axe Y, Axe Z ou Aligné comme direction de forme. Parcourez la liste des directions pour comprendre comment chaque option modifie l’alignement du cylindre.
