Affichage de la planéité de la surface

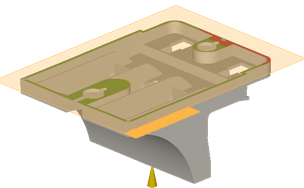

La commande Planéité vous montre comment les surfaces planes sélectionnées sont « planes », mesurées par rapport à un plan spécifié.

Conditions préalables :

1. Vous avez exécuté une analyse de moulage par injection et obtenu des résultats.
2. Le modèle comporte au moins une surface plane.

Étapes

1. Dans la barre d’outils Configuration, sélectionnez le panneau Résultats > Résultats de simulation pour entrer dans l’environnement Résultats.

2. Dans la barre d’outils Résultats, pour activer la commande Planéité, sélectionnez

   1. l’onglet Gauchissement si vous êtes dans Résultats guidés ;
   2. le résultat Tolérance de gauchissement si vous êtes dans Résultats.

3. Dans la barre d’outils, sélectionnez le panneau Planéité > Planéité pour ouvrir la boîte de dialogue Planéité.

4. Sur le modèle, sélectionnez la surface plane que vous souhaitez examiner.

5. Cliquez sur Fermer pour terminer la visualisation du résultat.

Conseils

• Vous ne pouvez mesurer la planéité que sur un plan à la fois.
• Désélectionnez Sélectionner toutes les faces coplanaires si vous ne voulez pas inclure toutes les surfaces planes qui sont coplanaires avec la face sélectionnée.
• Désélectionnez Afficher le plan de planéité pour afficher uniquement le modèle.
