Charges de moment dans l’espace de travail Simulation

Une charge de moment est une charge de torsion qui tente de faire pivoter un corps perpendiculaire à l’axe de rotation désigné, pour simuler les effets d’un couple sur le modèle. La charge de moment se trouve directement sur la face du modèle. La charge de moment distant est située sur un point de l’espace, au lieu d’être placée sur le modèle.

Les résultats obtenus avec les charges de moment sont les mêmes, quel que soit l’emplacement de la charge de moment, comme le montre les résultats de la contrainte von Mises dans la figure 1. Utilisez une charge de moment distant lorsque vous souhaitez visualiser la charge de moment.

Types d’étude qui proposent cette option de charge
Étude de contrainte thermique	Étude des contraintes statiques
Étude des fréquences modales	Étude de flambage structurel
Étude d’optimisation de la forme	Étude des contraintes statiques non linéaires

Effet de l’emplacement du moment

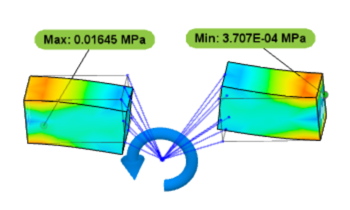

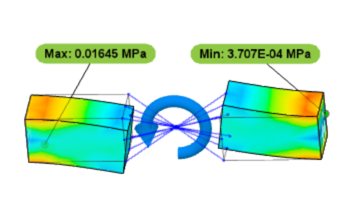

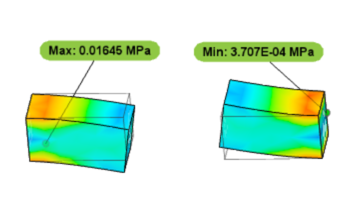

(a) Résultat de la contrainte Von Mises avec une charge de moment appliquée aux deux faces internes	(b) Résultat de la contrainte Von Mises avec une charge de moment distante appliquée à deux faces internes à partir d’un emplacement dans l’espace entre les deux blocs	(c) Résultat de la contrainte Von Mises avec une charge distante appliquée aux deux faces internes à partir d’un emplacement distant différent

Figure 1 : la contrainte appliquée aux deux blocs est identique, quel que soit l’emplacement de la charge de moment.

Dans Fusion, la direction par défaut de l’axe du moment est normale à la face sélectionnée. Une fois que vous avez sélectionné les faces appropriées, le centre de gravité des faces sélectionnées est calculé. L'axe du moment est parallèle à la direction spécifiée et l'axe passe par le centre de gravité. Le programme applique une distribution de force le long des faces qui entraîne la magnitude de moment spécifiée.

La magnitude de moment est distribuée au prorata parmi toutes les faces sélectionnées. Par exemple, si vous sélectionnez quatre faces de la même taille et entrez une magnitude de 400 livres-pieds, vous appliquez la charge de 100 livres-pi à chaque face. Le moment appliqué total est de 400 lb-ft (100 lb-ft * 4 faces).
