Dans l’exemple illustré à la Figure 1, nous définissons un problème de charge/déchargement avec une rampe linéaire vers le haut/bas.
Figure 1 : Problème de chargement/déchargement en 2 pas avec une rampe linéaire vers le haut/vers le bas.

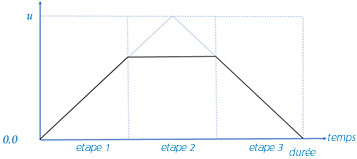

Que se passe-t-il si vous spécifiez trois étapes pour cette simulation, comme illustré dans la Figure 2 ?
Figure 2 : Problème de chargement/déchargement en 3 pas.
Dans la première étape, l’amplitude est évaluée au niveau du point 1/3 de la durée. L’amplitude de la deuxième étape est évaluée au point de durée 2/3, ce qui manque le déplacement maximal et calcule une réponse nulle. L’étape finale évalue la durée à la fin, pour supprimer la charge. Outre le manque du déplacement maximal, cette solution prend 50 % de temps supplémentaire pour être calculée par rapport à la Figure 1.
La solution à chaque étape est une solution transitoire en pseudo-temps. Étant donné que les résultats sont généralement très non linéaires et dépendants de la trajectoire, les résultats intermédiaires sont écrits à des points spécifiés pendant la pseudo-durée de chaque pas. Vous pouvez spécifier le nombre de résultats intermédiaires que vous souhaitez par pas ; le nombre par défaut est 10.
