Résultat Seuil maximale

Le résultat Seuil maximale indique les composants au-dessus ou en dessous du seuil de la température maximale. Vous définissez le seuil de température maximale pour chaque composant d’intérêt dans la configuration de l’étude, avant sa résolution. Lorsque vous affectez une valeur de seuil de température aux composants, le résultat Seuil maximale met uniquement en évidence ces composants et vous indique s’ils sont en dessous, proches ou au-dessus du seuil de température, afin que vous puissiez prendre des mesures.

IMPORTANT : ce résultat est généré uniquement lorsque vous affectez un seuil de température à un ou plusieurs composants de circuit imprimé. Si aucun seuil de température n’est affecté, le résultat n’est pas généré.

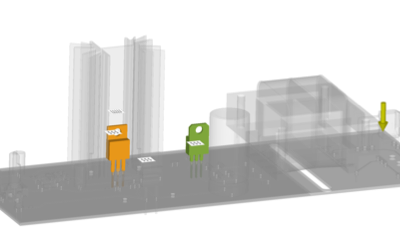

Figure 1 montrant un modèle dans lequel deux composants ont défini des seuils de température maximale.

Points à considérer

Lorsque vous examinez le résultat Seuil maximale, vérifiez les points suivants :

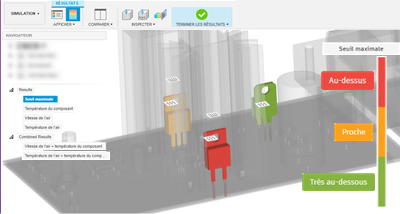

• Rouge - la température du composant dépasse le seuil de température.

• Jaune - la température du composant ne dépasse pas le seuil de température, mais de moins de 20 %

• Vert - la température du composant dépasse de plus de 20 % le seuil de température

• Aucune couleur - il manque un seuil de température maximale dans la configuration de l’étude.

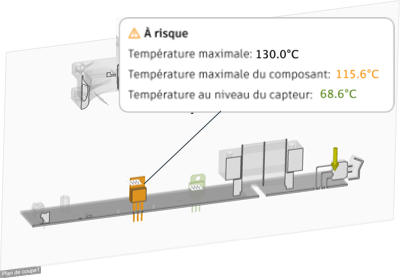

Figure 2 : résultat Seuils affichant les deux composants auxquels un seuil de température est affecté.

Utilisation de ce résultat

• Utilisez ce résultat conjointement avec d’autres résultats pour comprendre l’impact sur les températures du composant.

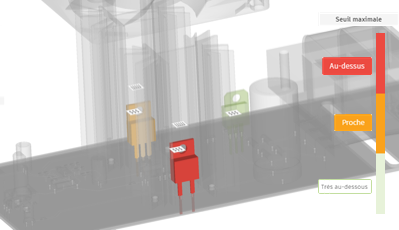

• Cliquez sur la légende interactive pour créer des images fantômes des composants et vous concentrer sur les zones problématiques. La longueur de chaque section colorée dans la légende reflète le rapport des composants avec des seuils de température qui entrent dans cette catégorie.

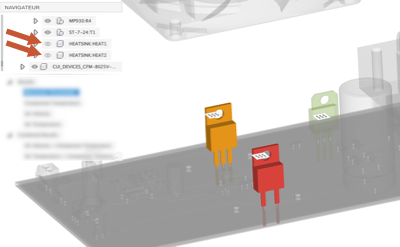

• Masquez un composant sur le circuit imprimé, par exemple s’il masque un composant de plus grand intérêt, en désactivant sa visibilité dans le dossier Composants du modèle.



• Utilisez les contrôles de surface, les contrôles de point et les plans de coupe pour examiner attentivement le résultat.



Étapes suivantes

Pour résoudre les problèmes potentiels mis en évidence par le résultat Seuil maximale, vous pouvez :

• remplacer les composants du circuit imprimé par d’autres composants pouvant tolérer des températures plus élevées ;
• sélectionner un composant qui répond aux exigences de performances, mais qui requiert une charge thermique interne inférieure ;
• modifier les cotes ou le matériau utilisés dans le dissipateur thermique ;
• ajouter un ventilateur, s’il n’y en a aucun ;
• modifier l’emplacement du ventilateur pour éloigner la trajectoire d’écoulement des fluides des composants sensibles à la chaleur ;
• inverser la direction de soufflage du ventilateur.
