Plan de symétrie pour l’optimisation de la forme
Un plan de symétrie est utilisé pour forcer la géométrie optimisée à être symétrique par rapport au plan spécifié. Vous pouvez activer jusqu’à trois plans de symétrie sur le modèle, chacun étant basé sur la même face du modèle.
Les trois plans de symétrie
- sont basés sur la face sélectionnée,
- sont perpendiculaires les uns aux autres,
- et passent par le centre de gravité du corps.

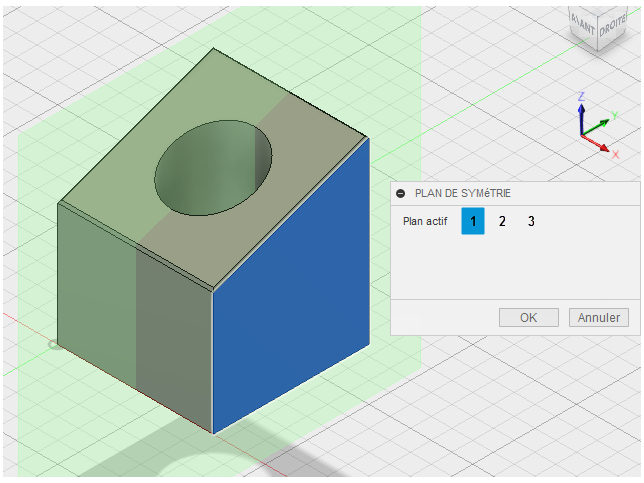

Les plans (1, 2 et 3) sont basés sur un système de coordonnées local. Le plan 1 est parallèle à la face du modèle sélectionnée et les deux autres plans sont perpendiculaires au plan 1.
Remarque : une fois la définition établie, une entrée Plan de symétrie s’affiche dans le navigateur sous le nœud Paramètres d’optimisation de la forme. Vous pouvez modifier la définition à partir de cet emplacement.
