Terminer une esquisse avec Contrainte auto

Terminez une esquisse active et appliquez automatiquement des contraintes et des cotes dans Fusion.

1. Créez une esquisse et ajoutez une géométrie, ou activez une esquisse existante avec une géométrie.

   Pour obtenir de meilleurs résultats, ajoutez quelques contraintes et cotes initiales à votre esquisse.

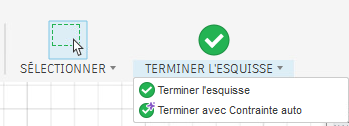

2. Dans la barre d’outils, ouvrez le menu Terminer l’esquisse , puis sélectionnez Terminer avec Contrainte auto.



   Fusion termine l’esquisse et applique automatiquement les contraintes et les cotes. Le message Contraintes de votre esquisse... s’affiche pendant l’exécution de l’outil.

3. Facultatif : cliquez sur Annuler pour terminer l’esquisse sans appliquer Contrainte auto.

L’esquisse se ferme et vous revenez à l’espace de travail Conception. Les contraintes et les cotes appliquées par Contrainte auto s’affichent sur l’esquisse terminée.

Conseils

• Pour comparer les différentes options de résultats avant d’appliquer des contraintes, utilisez plutôt Appliquer automatiquement des cotes et des contraintes à votre esquisse.
• Pour annuler l’opération, sélectionnez Annuler Terminer avec Contrainte auto dans le menu d’annulation.

Limitations

Terminer avec Contrainte auto n’est pas disponible dans les cas suivants :

• Vous utilisez Fusion pour un usage personnel.
• L’esquisse ne contient aucune entité.
• L’esquisse contient plus de 250 entités.
• Vous travaillez hors ligne. Contrainte auto nécessite une connexion Internet.
• L’esquisse est une esquisse 3D. Contrainte auto fonctionne uniquement avec les esquisses 2D.

Si Contrainte auto ne parvient pas à terminer l’opération, l’esquisse est tout de même terminée et une notification indique que les contraintes et les cotes n’ont pas été appliquées.
