Projeter le contour tourné de la géométrie

Découvrez comment utiliser l’outil Profil de tournage pour projeter le profil de tournage d’une géométrie 3D sur le plan d’esquisse actif, afin que vous puissiez le référencer dans l’esquisse, dans d’autres fonctions de conception ou dans des opérations de tournage dans l’espace de travail Fabrication de Fusion.

1. Dans l’onglet contextuel Esquisse, sélectionnez Créer > Projeter/Inclure > Profil tourné .

   La boîte de dialogue Profil tourné s’affiche.

2. Dans la boîte de dialogue, sélectionnez un filtre de sélection :

   • Entités spécifiées : limite le jeu de sélection aux faces, arêtes et points.
   • Corps : limite le jeu de sélection aux corps.

3. Dans la zone de dessin, sélectionnez les corps, les faces, les arêtes ou les points à projeter.

4. Facultatif : désactivez l’option Lien de projection pour projeter un profil de tournage qui n’est pas associatif avec la géométrie sélectionnée.

5. Dans la zone de dessin, sélectionnez un axe autour duquel faire pivoter la géométrie.

6. Facultatif : cochez la case Projeter l’axe pour projeter l’axe sur le même plan d’esquisse que le contour tourné. Désactivez cette option pour conserver l’axe à son emplacement d’origine.

7. Indiquez la valeur de tolérance entre la géométrie et le profil tourné.

8. Facultatif : cliquez sur Inverser pour inverser le contour tourné projeté sur l’axe.

9. Cliquez sur OK ou appuyez sur Entrée.

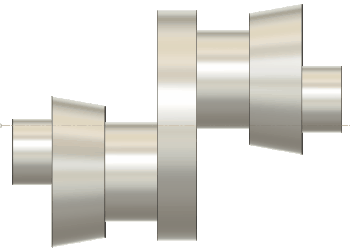

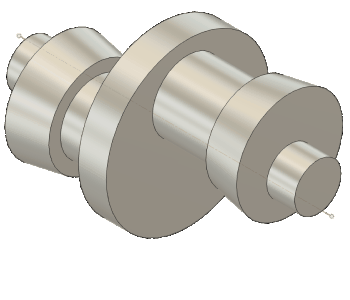

Le profil tourné est projeté sur le plan d’esquisse actif et s’affiche sous la forme d’une géométrie de projection violette.

Conseils

• Utilisez Profil tourné pour créer une géométrie de référence pour les trajectoires d’outils de tournage dans l’espace de travail de fabrication.
