Symétries et réseaux dans les esquisses
Les outils de symétrie miroir et de réseau du groupe de fonctions Esquisse > Créer vous permettent de créer des réseaux identiques de géométrie d’esquisse ou de construction dans une esquisse active de Fusion.
Vous pouvez utiliser les outils suivants pour créer des réseaux dans une esquisse active :
- Symétrie miroir
- Réseau circulaire
- Réseau rectangulaire
pour créer une esquisse. Vous pouvez aussi cliquer avec le bouton droit de la souris sur une esquisse existante et sélectionner Modifier l’esquisse pour entrer dans l’environnement contextuel Esquisse.Symétrie miroir
L’outil Symétrie miroir crée une copie des courbes d’esquisse sélectionnées et symétriques à une ligne de l’esquisse active.
Vous obtenez une copie identique symétrique sur le côté opposé de la ligne. Une contrainte de symétrie est ajoutée à la géométrie.

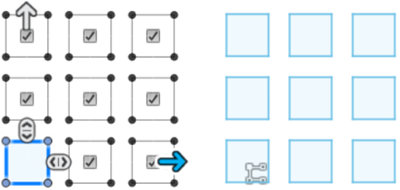

Réseau rectangulaire
L’outil Réseau rectangulaire crée des copies dans une ou deux directions que vous sélectionnez.
Vous obtenez ainsi une série de copies identiques organisées de manière égale en lignes et en colonnes.
Vous pouvez également masquer des copies individuelles dans le réseau.

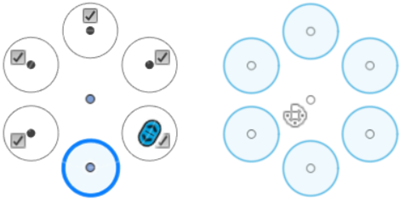

Réseau circulaire
L’outil Réseau circulaire crée des copies autour d’un point de centre que vous sélectionnez.
Vous obtenez ainsi une série de copies identiques organisées de manière égale autour d’un point de centre commun.
Vous pouvez également masquer des copies individuelles dans le réseau.
