Le point de sortie Vanne permet de modéliser un contrôle de type Vanne. Pour le point de sortie Vanne, le calcul de l’écoulement lorsque la vanne est mise en charge repose sur l’équation de Torricelli. Lorsqu’il n’est pas submergé, l’écoulement à travers la vanne est calculé à l’aide de la formule de déversoir.

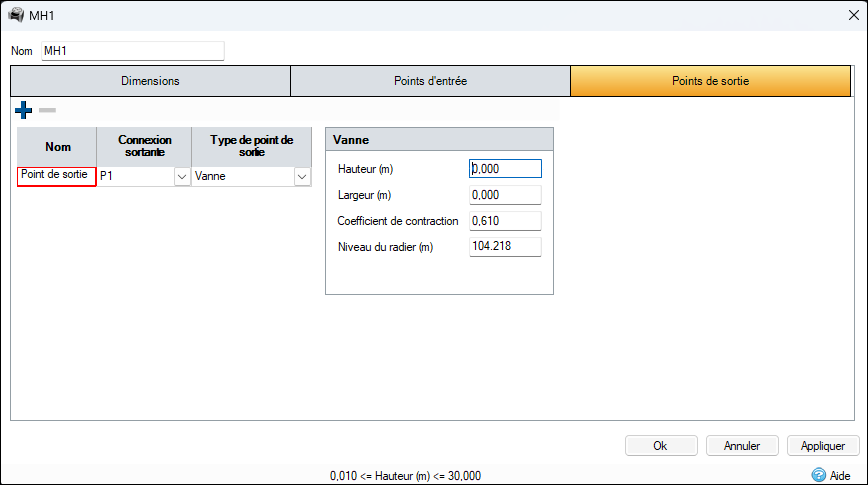

Spécification
Hauteur : entrez la taille de la vanne.
Largeur : entrez la taille de la vanne.
Coefficient de contraction : entrez le coefficient de contraction de la vanne. La valeur par défaut est de 0,61. Elle convient pour une vanne verticale.
Niveau du radier : entrez le niveau du radier de la vanne.
Calculs
Lorsque la vanne est submergée, le débit est calculé à l’aide de l’équation de Torricelli suivante :
Où :
Ao = surface d’ouverture de la vanne
He= hauteur d’eau réelle
Cd = coefficient de contraction
Le déversement se produit lorsque le niveau d’eau entrant se trouve sous la partie supérieure de l’ouverture de la vanne :
Où :
Cd = coefficient de contraction
b = largeur de la vanne
h = hauteur d’eau au-dessus du niveau du radier de la vanne.
Pour plus de détails, reportez-vous au manuel de référence SWMM Volume II — Hydraulics, disponible ici.
