L’outil Mesure de l’onglet Plan vous permet de tracer une polyligne pour mesurer des longueurs et des pentes, voire une surface.
Lorsque l’icône Mesure est activée dans l’onglet Plan du ruban, une fenêtre affiche les résultats de la mesure en temps réel.
Mesure des longueurs et des pentes

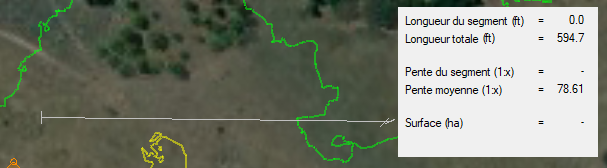

Pour mesurer une longueur ou une pente, sélectionnez l’outil Mesure, puis cliquez n’importe où dans la vue en plan. Continuez à cliquer pour ajouter des points, puis faites un clic droit pour terminer la ligne active.
Longueur du segment : longueur du dernier segment
Longueur totale : longueur totale de chaque segment
Pente du segment : pente du dernier segment
Pente moyenne : pente nette entre le point de départ et le point d’arrivée
Mesure des surfaces

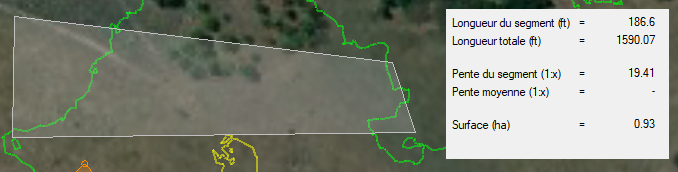

Pour mesurer une surface, sélectionnez l’outil Mesure, puis cliquez n’importe où dans la vue en plan pour définir le point de départ. Continuez à cliquer pour dessiner la zone à mesurer, puis cliquez sur le premier point pour fermer le polygone.
Surface : surface définie par le polygone dessiné.
Actions
Ajouter un point : cliquez sur la vue en plan
Supprimer un point : appuyez
Terminer le dessin : faites un clic droit sur la vue en plan ou appuyez
Annuler le dessin : appuyez
Fermer le polygone : passez la souris sur le premier point et cliquez dessus Le dessin doit contenir plus de deux segments et ne doit pas comporter de croisements.
