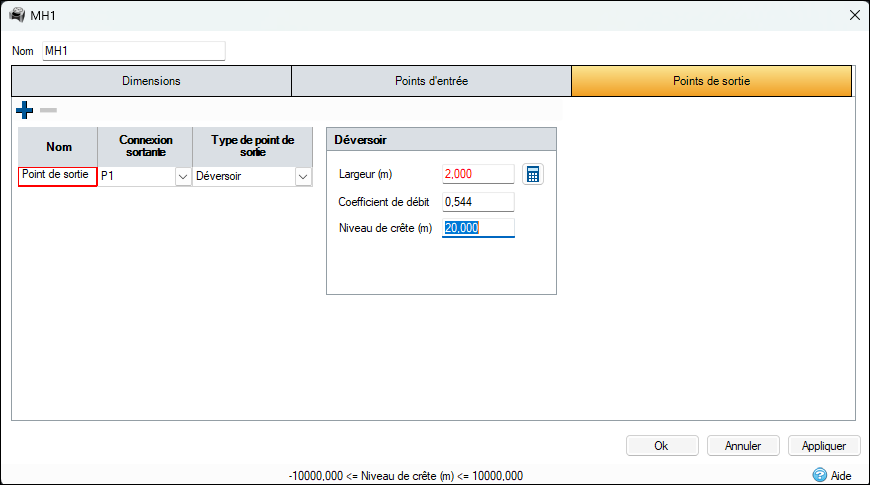

Le point de sortie du déversoir permet de modéliser un contrôle de déversoir rectangulaire.
Spécification

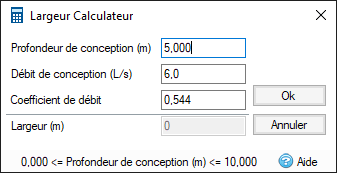

Largeur : indiquez la largeur du déversoir. Si vous travaillez à un débit maximum admissible, une calculatrice est fournie pour vous aider à dimensionner la technique alternative. Deux paramètres supplémentaires s’affichent :
- Profondeur de conception : indiquez la profondeur maximale de l’eau à atteindre dans votre conception. Indiquez cette valeur sous la forme d’une profondeur au-dessus du niveau du radier de la technique alternative. Elle varie selon la profondeur de la technique alternative et la revanche souhaitée.
- Débit de conception : indiquez le débit requis lorsque le niveau de l’eau atteint la profondeur de conception. Il doit s’agir du débit maximal souhaité qui traverse cette technique alternative. Notez que si le niveau de l’eau est inférieur à la profondeur de conception, le débit risque d’être inférieur au débit de conception et que si le niveau de l’eau dépasse la profondeur de conception, le débit de conception risque d’être dépassé.
Coefficient de débit : le coefficient de débit dépend du type de déversoir ou de jaugeur choisi. La valeur par défaut de 0,544 indiquée est généralement adaptée au débit sur une digue, des déversoirs à crête horizontaux à nez arrondi et des jaugeurs rectangulaires. Vous pouvez utiliser d’autres valeurs et, comme c’est le cas avec les autres techniques alternatives, vous trouverez des valeurs de coefficient de vidange dans toute référence fiable sur les structures de contrôle hydrauliques.
Voici certains coefficients parmi les plus courants.
|
Description |
Coefficient |
Référence |
|
|
Déversoir horizontal à nez arrondi (ou débit sur une digue) |
0,544 |
British Standards Institution (1969) |
|
Déversoir au profil rectangulaire |
0,46 |
Ackers, White, Perkins, Harrision (1978) British Standards Institution (1969) Crabbe (1974) |
|
Déversoir rectangulaire en mince paroi pleine largeur b sans contraction latérale |
0,59 |
Ackers, White, Perkins, Harrision (1978) British Standards Institution (1965) |
|
Déversoir rectangulaire en mince paroi sans contraction latérale |
0,56(b + 0,003) |
Ackers, White, Perkins, Harrision (1978) British Standards Institution (1965) |
Niveau de crête : niveau de crête du déversoir.
Calculs
Le débit du déversoir est calculé à l’aide de la formule suivante dans des conditions d’écoulement libre :
où
Q = débit
Cd = coefficient de débit
b = largeur du déversoir
g = accélération due à la gravité (9,81 m²/s)
h = profondeur de l’eau
Lorsque le niveau en aval est supérieur au niveau de crête, le logiciel utilise l’équation de Villemonte pour simuler la nature submergée du débit :
où :
Qs = débit submergé
Q = débit libre à H
Yd = profondeur en aval
H = profondeur de l’eau au point de mesure
Pour en savoir plus, reportez-vous au manuel de référence SWMM Volume II - Hydraulics, disponible ici.
