Modification des lignes de profil en travers du tablier d'un pont

Examinez et modifiez les sections de tablier pour contrôler le positionnement absolu ou relatif des lignes de profil en travers de tablier dans le pont, ainsi que modifier les cotes de section de tablier. Vous pouvez ajouter, supprimer ou décaler des lignes de profil en travers de tablier dans la zone de dessin.

Vidéo : Ajout et modification de lignes de profil en travers de tablier de pont et de poutre

Lorsque vous appliquez un dévers à une route composée, le dévers s'applique également aux ponts compris dans cette route composée. Cela signifie que le tablier de pont s'incline pour s'adapter au dévers de la route. Ensuite, vous pouvez examiner et modifier les profils en travers de tablier de pont surélevé dans la pile. Si les segments de route surélevés se prolongent vers le pont, les abscisses curvilignes critiques du dévers seront marquées sur le tablier du pont.

1. Sélectionnez le pont. Les attributs du pont s'affichent dans la pile.

   Il est recommandé d'incliner la vue jusqu'à ce que vous puissiez voir les poutrelles du pont, puis de cliquer sur une poutrelle. Cela permet de sélectionner le pont.

2. Affichez ou masquez les composants de pont pour obtenir une meilleure vue du tablier de pont.

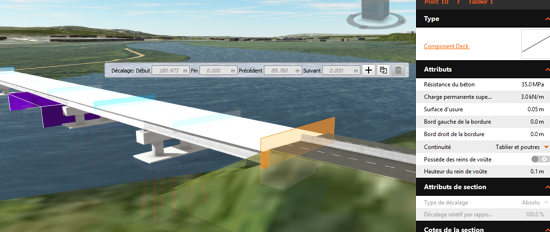

3. Cliquez sur le tablier de pont pour le sélectionner. Les attributs du tablier s'affichent dans la pile.

   Chaque ligne de profil en travers de tablier est marquée d'un gizmo de section bleu coupant le tablier à un point spécifique sur sa longueur. Chaque gizmo de section représente les modifications de la géométrie du tablier.

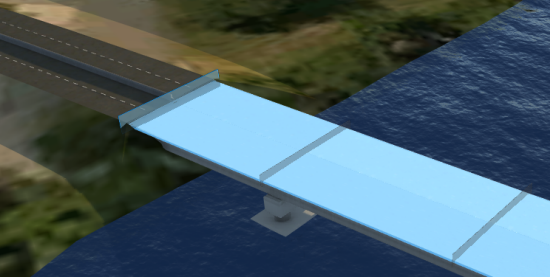

   Remarque : si les segments de route surélevés se prolongent vers le pont, les abscisses curvilignes critiques du dévers seront également marquées sur le tablier du pont avec des gizmos de section de couleur grise. Les gizmos de section de couleur grise sont en lecture seule et ne peuvent pas être sélectionnés.

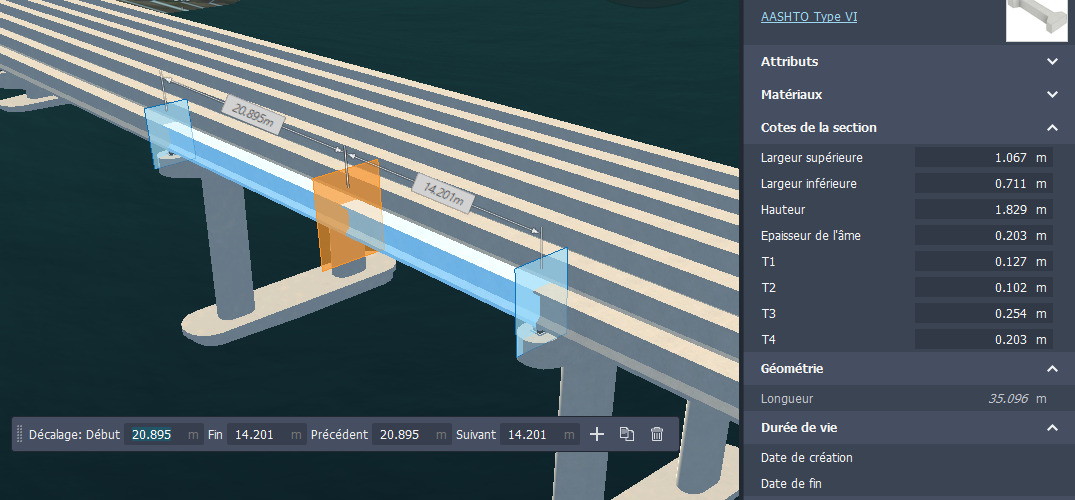

4. Cliquez sur un gizmo de section bleu pour sélectionner cette ligne de profil en travers de tablier. Le gizmo de section sélectionné devient orange.

   Les attributs de section apparaissent dans la pile pour la section de tablier sélectionnée. Placez le curseur sur chaque champ dans la pile pour obtenir une info-bulle détaillée.



5. Pour modifier l'emplacement d'une ligne de profil en travers de tablier, cliquez et faites glisser une section vers un emplacement différent le long du tablier, puis cliquez à nouveau pour la positionner.

   Vous pouvez également entrer des valeurs précises dans la mini-barre d'outils.

6. Utilisez la mini-barre d'outils afin d'ajouter, de dupliquer ou de supprimer des lignes de profil en travers.

   • Ajout d'une ligne de profil en travers : cliquez sur  et placez une nouvelle ligne de profil en travers à l'aide du gizmo de section orange qui s'affiche.

     L'ajout d'une ligne de profil en travers interpolera les cotes de la géométrie du tablier à son emplacement.

   • Duplication d'une ligne de profil en travers : cliquez sur  pour dupliquer la ligne de profil en travers sélectionnée, puis placez la ligne de profil en travers dupliquée à l'aide du gizmo de section orange qui s'affiche.

     Une ligne de profil en travers dupliquée utilise les cotes de la géométrie de la ligne de profil en travers de tablier d'origine.

   • Suppression d'une ligne de profil en travers : sélectionnez une ligne de profil en travers et cliquez sur  pour la supprimer.

7. Vous pouvez utiliser le visualiseur de profils en travers afin d'examiner les pentes pour les composants de route surélevés et les abscisses curvilignes critiques, mais les composants de pont ne sont pas visibles dans le visualiseur de profils en travers. Reportez-vous à la rubrique Examen des routes avec dévers, des tabliers de pont, des intersections et des zones de bifurcation.
