Ajout d'un pont à une route composée

Les ponts peuvent être ajoutés aux routes composées. Utilisez les curseurs dans la zone de dessin pour spécifier les emplacements des abscisses curvilignes de départ et de fin d'un pont dans une route composée, et ainsi déterminer sa longueur. Sélectionnez un pont, puis appuyez sur la touche Suppr pour le supprimer d'un modèle ou d'une proposition.

Important : la surface de la route pour les ponts au sein des routes composées est stylisée en fonction de la configuration de la structure de route composée. Pour en savoir plus, reportez-vous à la section Insertion de composants dans une structure de route composée.

  1. Sélectionnez une route composée.

    Remarque : vous pouvez convertir une planification de route en route composée.

  2. Cliquez avec le bouton droit de la souris et choisissez Ajouter une structure  Pont.

  3. Dans la boîte de dialogue Sélectionner un style, sélectionnez un style de pont.

    InfraWorks prend en charge les styles de poutres en béton précoulé, de poutres en acier ou de ponts génériques.

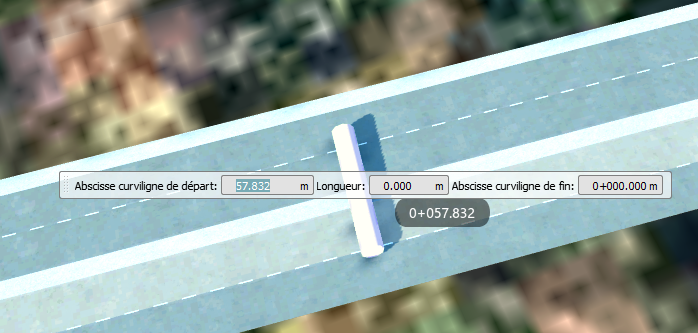

  4. Placez le curseur sur la route et utilisez la poignée de curseur pour sélectionner un emplacement pour l'abscisse curviligne de départ du pont.

    Cliquez pour placer l'abscisse curviligne de départ.

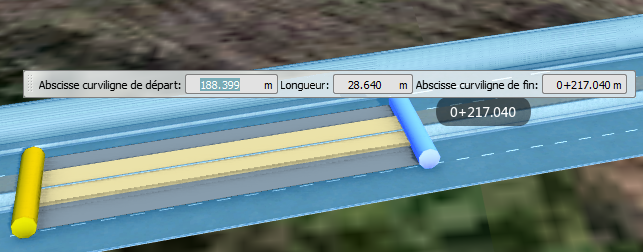

  5. Déplacez le curseur le long de la route, puis cliquez pour placer l'abscisse curviligne de fin du pont.

    Vous pouvez également entrer des valeurs précises dans la mini-barre d'outils.

    Conseil : il est ensuite proposé d'afficher la zone de dégagement et de mettre à jour la ligne de profil en long verticale.
