Référence des paramètres de l’appareil d’appui

Les paramètres de l’appareil d’appui spécifient la hauteur et le positionnement des appareils d’appui, en respectant les poutres et les piles de la structure.

Description du paramètre	Paramètre de contenu	Valeur paramétrique	InfraWorks – Définir/lire	Inventor	Revit
* Hauteur globale de la structure	BearingAssemblyHeight	Hauteur totale de l’appareil d’appui.	Oui/Non	Non	Sans objet
* Hauteur supplémentaire	ExtraHeight	Distance supplémentaire requise pour étirer l’appareil d’appui de sorte qu’il s’ajuste à l’espace entre la poutre et la pile.	Non/Oui	Non	Sans objet
* Pente longitudinale de la sous-face de poutre	GirderSoffitLongiSlope	Angle de pente de la sous-face de poutre requise dans la direction longitudinale (l’axe Y de la pièce).	Non/Oui	Non	Sans objet
* Pente transversale de la sous-face de la poutre	GirderSoffitTransSlope	Angle de pente de la sous-face de poutre requise dans la direction latérale (l’axe X de la pièce).	Non/Oui	Non	Sans objet
* Pente longitudinale du chapeau de pile	PierCapLongiSlope	Angle de pente requis du chapeau de pile dans la direction longitudinale (l’axe Y de la pièce).	Non/Oui	Non	Sans objet
* Pente transversale du chapeau de pile	PierCapTransSlope	Angle de pente du chapeau de pile requis dans la direction latérale (l’axe X de la pièce).	Non/Oui	Non	Sans objet

Remarque : l’astérisque unique * indique qu’un paramètre est un paramètre de géométrie requis et marqué comme paramètre « clé » dans Autodesk Inventor.

Positionnement vertical

Chaque appareil d’appui doit être défini sur la hauteur totale de celui-ci. Cette valeur crée suffisamment d’espace pour l’appareil d’appui entre ses poutres et ses supports. Si la surface supérieure d’un support et la surface inférieure agrégée des poutres ci-dessus ne sont pas parallèles, il n’est pas possible de créer exactement tous les espaces entre elles. Un appareil d’appui au-dessous d’une poutre est spécifié avec le paramètre Hauteur globale de la structure. Les autres poutres s’ajusteront avec le paramètre Hauteur supplémentaire.

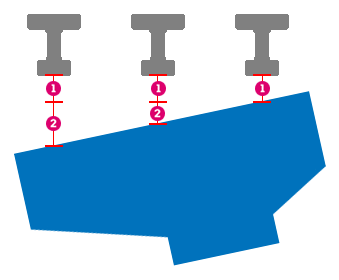

Cotes de la hauteur de l’appareil d’appui

BearingAssemblyHeight

ExtraHeight

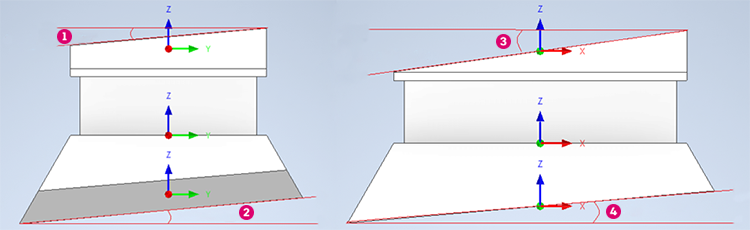

Pentes supérieures et inférieures

Les appareils d’appui possèdent également des pentes pour aligner les parties supérieures et inférieures de l’appareil d’appui dans la structure.

Cotes de la hauteur de l’appareil d’appui

GirderSoffitLongiSlope	GirderSoffitTransSlope
PierCapLongiSlope	PierCapTransSlope
