Référence des paramètres du contreventement transversal

Les paramètres de contreventement transversal permettent de placer, d’aligner et d’afficher le contreventement transversal et ses pièces.

Description du paramètre	Paramètre de contenu	Valeur paramétrique	InfraWorks – Définir/lire	Inventor	Revit
* Distance entre les âmes en haut	DistanceBetweenWebsAtTop	Distance le long du contreventement transversal entre les origines des âmes. En combinaison avec les cotes RightGirder, elle peut aligner le bord droit du contreventement transversal avec l’âme droite.	Non/Oui	Non	Sans objet
* Pente de l’âme de la poutre gauche	LeftGirderWebSlope	Angle de pente de l’âme gauche dans le système de coordonnées du contreventement transversal.	Non/Oui	Non	Sans objet
* Poutre gauche	LeftGirder	Longueur de la poutre gauche dans un contreventement transversal.	Non/Oui	Non	Sans objet
* Pente de l’âme de la poutre droite	RightGirderWebSlope	Angle de pente de l’âme droite dans le système de coordonnées du contreventement transversal.	Non/Oui	Non	Sans objet
* Poutre droite	RightGirder	Longueur de la poutre droite dans un contreventement transversal.	Non/Oui	Non	Sans objet
Afficher la poutre gauche	ShowLeftGirder	Affiche les représentations de la poutre gauche. True ou False.	Non/Oui	Non	Sans objet
Afficher la poutre droite	ShowRightGirder	Affiche les représentations de la poutre droite. True ou False.	Non/Oui	Non	Sans objet
Largeur supérieure	TopWidth	Largeur en haut du contreventement transversal. À utiliser lorsqu’un contreventement transversal se trouve entre deux âmes dans la même poutre.	Oui/Non	Non	Sans objet
* Décalages verticaux entre les âmes	VerticalOffsetBetweenWebs	Différence d’élévation entre les sommets des âmes gauche et droite. Elle est positive lorsque le haut de l’âme droite est plus haut que l’âme gauche.	Non/Oui	Non	Sans objet
Pente de l’âme	WebSlope	Angle de pente de l’âme dans le système de coordonnées du contreventement transversal. À utiliser lorsqu’un contreventement transversal se trouve entre deux âmes dans la même poutre.	Oui/Non	Non	Sans objet

Remarque : l’astérisque unique * indique qu’un paramètre est un paramètre de géométrie requis et marqué comme paramètre « clé » dans Autodesk Inventor.

Les contreventements transversaux sont représentés par une pièce 3D placée entre deux poutres ou deux âmes dans une seule poutre.

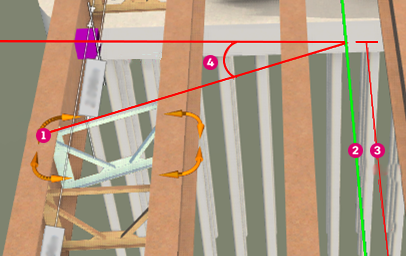

Cotes du contreventement transversal

Origine du contreventement transversal	Décalage le long du pont
Axe de route	Inclinaison du contreventement transversal

Lorsque le contreventement transversal se trouve entre deux âmes dans la même poutre, sa position est la même que pour deux poutres, à l’exception de l’origine du contreventement transversal qui est placée horizontalement à l’intersection de la ligne oblique et de l’origine de l’âme gauche de la poutre. Pour déterminer la position de l’âme gauche, la poutre doit fournir une cote TopWidth. L’origine de l’âme est l’origine de la poutre décalée vers la gauche de la moitié du paramètre TopWidth.

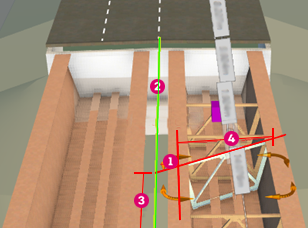

Cotes de décalage du contreventement transversal

Origine du contreventement transversal	Décalage le long du pont
Axe de route	TopWidth

Alignement de l’âme

Dans de nombreux cas, l’origine du contreventement transversal se termine au milieu supérieur de l’âme de la poutre gauche. Toutefois, le contreventement transversal doit être en contact avec le bord droit de l’âme gauche. Si la poutre comporte une bride supérieure, il peut être nécessaire de déplacer le haut du contreventement transversal vers le bas de sorte qu’il se trouve au bas de la bride. Pour ce faire, il faut établir une relation entre le contreventement transversal et sa poutre gauche. La poutre gauche est chargée de fournir les cotes qui permettent au contreventement transversal de s’attacher correctement à la poutre. Les cotes exactes fournies sont entièrement à la charge du concepteur de la pièce, mais elles peuvent inclure des cotes telles que l’épaisseur de l’âme et de la bride. InfraWorks gère cette relation comme suit :

Lit toutes les cotes de la poutre gauche
Préfixe les noms de cote avec LeftGirder
Transmet ces cotes au contreventement transversal.

Par conséquent, la pièce du contreventement transversal a accès à toutes les cotes de la poutre gauche.

De même, tous les noms de cote de la poutre droite sont précédés de RightGirder et sont transmis au contreventement transversal afin qu’il s’aligne mieux avec l’âme droite. Lorsqu’une seule poutre est associée, les cotes LeftGirder et RightGirder se retrouvent avec des valeurs identiques.

Il est important de s’assurer qu’un contreventement transversal est uniquement associé aux poutres pour lesquelles il existe une relation entre leurs pièces. Dans le cas contraire, le contreventement transversal ne s’aligne pas correctement sur ses poutres.

Les paramètres LeftGirderWebSlope et RightGirderWebSlope fournissent les pentes de l’âme dans le système de coordonnées du contreventement transversal. Lorsque le contreventement transversal comporte deux poutres, les pentes sont basées sur l’inclinaison latérale de chacune d’elles. Dans le cas contraire, elles sont basées sur la côte WebSlope de la poutre.
