Référence des paramètres de la pile
Les paramètres spécifiques à la pile contrôlent le positionnement longitudinal, les pentes longitudinales, le positionnement vertical, les largeurs latérales et l’inclinaison.
| Description du paramètre | Paramètre de contenu | Valeur paramétrique | InfraWorks – Définir/lire | Inventor | Revit |
|---|---|---|---|---|---|
| Décalage vertical depuis le bas | BottomVerticalOffset | Décalage vertical au bas d’une pile. Les valeurs positives sont vers le haut. Les valeurs négatives sont vers le bas. | Oui/Non | Non | Oui |
| Pile intégrale ne nécessitant pas d’appareils d’appui | IsIntegralPierThatDoesNotRequireBearings | Indique qu’une pile ne requiert pas d’appareils d’appui. True ou False. La pile ne comporte aucun appareil d’appui et les poutres sont placées directement sur le haut de la pile si le paramètre a la valeur True. | Oui/Non | Non | Non |
| Faire correspondre aux appareils d’appui en fonction de la surface | MatchBySurfaceToBearings | Définit la façon dont les piles sont alignées verticalement avec leurs appareils d’appui et leurs fondations. True ou False. La valeur True effectue l’alignement sur les maillages de la pile. La valeur False effectue l’alignement sur les plans approximatifs du haut de la pile. | Oui/Non | Non | Oui |
| Profondeur du chapeau de pile | PiercapDepth | Hauteur du chapeau de pile mesurée entre les appareils d’appui et la pile. | Oui/Non | Non | Non |
| * Largeur gauche du chapeau de pile depuis le centre | PierCapLeftWidth | Distance entre le centre du chapeau de pile et son bord gauche. | Non/Oui | Non | Non |
| * Largeur droite du chapeau de pile depuis le centre | PierCapRightWidth | Distance entre le centre du chapeau de pile et son bord droit. | Non/Oui | Non | Non |
| Largeur de la section du chapeau de pile 1 | PierCapSectionWidth1 | Largeur d’une partie du chapeau de pile derrière l’origine. | Oui/Non | Non | Non |
| Largeur de la section du chapeau de pile 1 | PierCapSectionWidth2 | Largeur d’une partie du chapeau de pile au-dessus de l’origine. | Oui/Non | Non | Non |
| Pente de la section du chapeau de pile 1 | PierCapSectSlope1 | Pente longitudinale de la partie du chapeau de pile située derrière l’origine lorsque MatchBySurfaceByBearings a la valeur False. | Oui/Non | Non | Non |
| Pente de la section du chapeau de pile 2 | PierCapSectSlope2 | Pente longitudinale de la partie du chapeau de pile située en avant de l’origine lorsque MatchBySurfaceByBearings a la valeur False. | Oui/Non | Non | Non |
| Pente en haut à gauche du chapeau de pile en pourcentage | PierCapTopLeftSlopeInPercentage | Pente latérale du chapeau de pile à gauche de l’origine lorsque MatchBySurfaceByBearings a la valeur False. | Oui/Non | Non | Non |
| Pente en haut à droite du chapeau de pile en pourcentage | PierCapTopRightSlopeInPercentage | Pente latérale du chapeau de pile à gauche de l’origine lorsque MatchBySurfaceByBearings a la valeur False. | Oui/Non | Non | Non |
| Pente en haut du chapeau de pile | PierCapTopSlope | Pente latérale du chapeau de pile. | Non/Oui | Non | Non |
| * Hauteur totale de la pile | PierHeight | Distance entre les appareils d’appui de pile et la fondation. | Non/Oui | Non | Non |
| Oblique | Oblique | Informations d’inclinaison horizontale stockées dans la pile. InfraWorks ignore ces informations et procède à l’inclinaison en fonction de vos besoins. | Oui/Non | Non | Non |
| Hauteur du pas de chapeau de pile | StepHeight | Hauteur du pas de chapeau de pile, mesurée à partir des appareils d’appui du tablier peu profond et de la surface inférieure du chapeau. | Non/Oui | Non | Non |
| Décalage vertical depuis le haut | TopVerticalOffset | Décalage vertical en haut d’une pile. Les valeurs positives sont vers le haut. Les valeurs négatives sont vers le bas. | Oui/Non | Non | Oui |
Positionnement de la pile
Les origines de la pile sont définies par des cotes latérales, longitudinales et verticales. Les cotes verticales sont décrites en détail dans la section Positionnement vertical suivante.
Cotes latérales et longitudinales. Le positionnement de la pile est conçu pour que les origines soient sous l’axe de la route. Les piles sont décalées le long de la route à partir du début du pont. Elles ne peuvent pas être configurées au-delà du décalage dans InfraWorks. Par conséquent, des ajustements supplémentaires doivent être effectués dans Inventor ou Revit pour déplacer la géométrie par rapport à l’origine.
Cote verticale. Le positionnement vertical dépend du paramètre MatchBySurfaceToBearings. Lorsque la valeur est False, l’origine doit se trouver au bas de la pile, à l’endroit où la pile rencontre le terrain ou en haut de sa fondation. Les cotes verticales sont décrites en détail dans la section Positionnement vertical suivante.
Positionnement vertical
L’alignement vertical des piles est initialement contrôlé par le paramètre MatchBySurfaceToBearings.
Si ce paramètre a la valeur True, la pile est alignée verticalement à l’aide de ses maillages. Cette méthode est plus précise, car elle permet de s’assurer que les appareils d’appui sont en contact avec la pile même si celle-ci présente une surface supérieure irrégulière. Comme les maillages de pile doivent être générés lors de la création initiale, cette méthode est plus lente à implémenter. Les piles s’alignent alors verticalement sur les appareils d’appui et les fondations, quelle que soit l’élévation de l’origine de la pile.

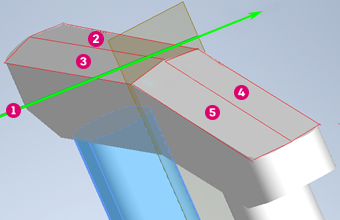

Si vous affectez la valeur False, la pile sera alignée verticalement à l’aide des plans approximatifs du haut de la pile. Quatre plans sont pris en compte : arrière gauche, arrière droit, avant gauche et avant droit. Cette méthode est plus rapide mais moins précise. Les appareils d’appui et la pile sont uniquement en contact si le haut de la pile s’aligne sur ces quatre plans. Le haut de la fondation s’aligne avec l’origine de la pile, l’origine est donc censée être au bas de la pile. Dans le cas contraire, la pile et la fondation ne peuvent pas être alignées verticalement.
 Axe |
 Plan avant droit |
 Plan avant gauche |
 Plan arrière droit |
 Plan arrière gauche |
La définition du paramètre MatchBySurfaceToBearings a également une incidence sur d’autres paramètres.
Hauteur de la pile
Le paramètre PierHeight représente la hauteur globale de la pile. Elle est calculée pour s’adapter entre les appareils d’appui et la fondation. Si la pièce source ne définit pas la hauteur totale sur cette valeur, la pile peut être trop haute ou trop courte. Le comportement dans ce cas dépend de MatchBySurfaceToBearings.
Lorsque ce paramètre a la valeur True, les appareils d’appui et les fondations s’adaptent à la pile. Les appareils d’appui s’étirent pour atteindre le haut des piles qui sont trop courtes. Les fondations sont raccourcies pour laisser de la place à une pile trop haute.
Lorsque ce paramètre a la valeur False, aucun ajustement n’est effectué. Si une pile est trop courte, un espace est créé entre la pile et les appareils d’appui. Si la pile est trop haute, elle fait saillie dans les appareils d’appui, et éventuellement dans les poutres et le tablier.
Profondeur du chapeau de pile

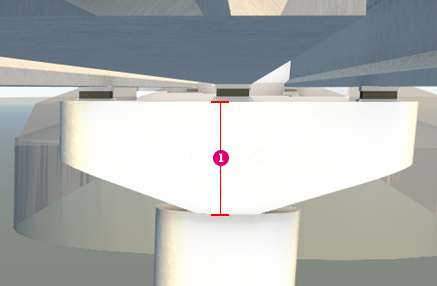

Le paramètre PiercapDepth représente la hauteur verticale du chapeau de pile et s’applique uniquement lorsque MatchBySurfaceToBearings a la valeur False. Il est définit par la pièce et permet d’estimer la hauteur minimale d’une pile. La hauteur minimale des colonnes de pile est supposée être de 1 m, donc Minimum_height = PiercapDepth + 1 m.
PiercapDepth
Si la distance entre les appareils d’appui et la fondation est inférieure à cette hauteur minimale, la fondation est raccourcie de sorte que la distance soit à la hauteur minimale.
Lorsque MatchBySurfaceToBearings a la valeur True, l’estimation de la hauteur minimale n’est pas nécessaire. Elle est déduite des maillages créés pour la pile. La fondation est raccourcie lorsque PierHeight est inférieur à la hauteur réelle de la pile.
Hauteur pas

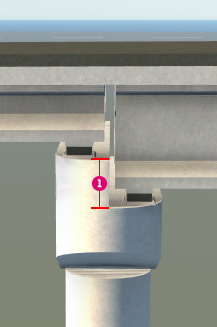

Le paramètre StepHeight est uniquement utilisé lorsqu’une pile comporte un chapeau étagé. Les calculs sont applicables uniquement lorsque MatchBySurfaceToBearings a la valeur False. La hauteur du pas est calculée de manière à réduire l’étirement des appareils d’appui sous les poutres peu profondes au niveau du haut de la pile.
StepHeight
Décalages verticaux
Les paramètres TopVerticalOffset et BottomVerticalOffset ajustent le haut et le bas de la pile vers le haut et vers le bas et sont applicables uniquement lorsque MatchBySurfaceToBearings a la valeur True.
Dans la plupart des cas, le positionnement des piles est précis, mais dans certaines situations, il peut être nécessaire d’effectuer des ajustements. Les valeurs positives ajustent la géométrie vers le haut et les valeurs négatives, vers le bas. Aucun ajustement n’est apporté aux autres objets. Ainsi, si la pile et les appareils d’appui (ou les fondations) sont en contact lorsque les décalages sont définis sur 0, ils ne le sont pas pour d’autres valeurs.

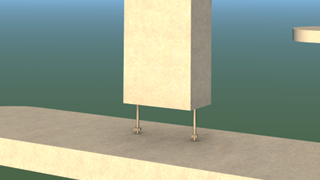

L’image suivante d’une pile inclut des boulons qui sont censés traverser la fondation. Par défaut, le haut de la fondation se trouve au bas des boulons (BottomVerticalOffset = 0).

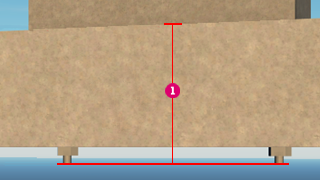

Toutefois, si BottomVerticalOffset est défini sur une valeur négative, vous pouvez ajuster les boulons pour qu’ils traversent la fondation comme prévu.
BottomVerticalOffset = -1,2
Largeurs latérales

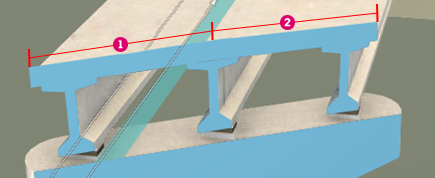

Les paramètres LeftWidth et RightWidth sont calculés en fonction des largeurs gauche et droite du tablier au niveau de la pile. Les largeurs de tablier sont mesurées perpendiculairement à l’axe. La largeur du tablier gauche est la distance entre l’axe et le bord gauche du tablier. La largeur du tablier droit est la distance entre l’axe et le bord droit du tablier.
| LeftWidth |
RightWidth |
Les largeurs gauche et droite de la pile sont mesurées le long de la ligne inclinée de la pile. Les calculs suivants sont effectués lorsque l’axe est droit :
- LeftWidth = deck_left_width * cos(skew)
- RightWidth = deck_right_width * cos(skew)
Largeurs longitudinales

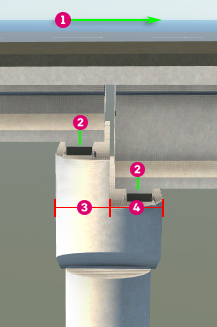

Les piles expriment les largeurs longitudinales d’un chapeau de pile avec les paramètres PierCapSectionWidth1 et PierCapSectionWidth2. Ces cotes déterminent les positions longitudinales par défaut des appareils d’appui lorsque la pile comporte deux rangées d’appareils d’appui. La rangée arrière est placée à mi-chemin entre le bord arrière du chapeau de pile et les positions de fin des poutres au-dessus de la ligne. De même, la rangée avant se trouve à mi-chemin entre les positions de début des poutres avant et le bord avant du chapeau de pile.
| Direction d’abscisse curviligne croissante |
PierCapSectionWidth1 |
| Position de centrale de l’appareil d’appui |
PierCapSectionWidth2 |
Pentes en haut de la pile

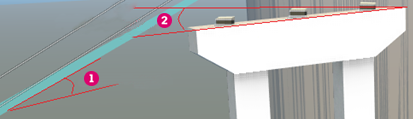

PierCapTopSlope calcule une cote qui permet au haut d’une pile inclinée de suivre le talus de l’axe :
- PierCapTopSlope = arctan(tan(talus de l’axe (en tant qu’angle)) * sin(skew).
Cette option ne prend pas en compte le dévers du tablier ou les profondeurs des poutres ou des appareils d’appui.
| Talus de l’axe |
PierCapTopSlope |

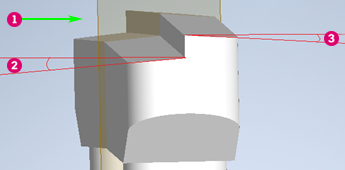

Les autres cotes implémentées par la pile fournissent des informations sur les pentes en haut de la pile. Elles sont utilisées uniquement lorsque MatchBySurfaceByBearings a la valeur False. Elles permettent à InfraWorks de déterminer des plans supérieurs plus précis pour la pile.
| Direction de l’axe |
PierCapSectSlope2 |
| PierCapSectSlope1 |

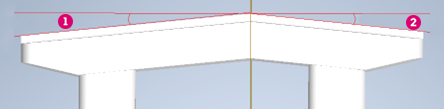

| PierCapTopLeftSlopeInPercentage |
PierCapTopRightSlopeInPercentage |
Oblique
Le paramètre Oblique indique une rotation trigonométrique de la pile autour de l’axe Z du système de coordonnées de la route. Cette rotation est gérée par InfraWorks en dehors de la pile. Toutefois, les informations d’inclinaison sont stockées dans la pile, bien qu’elles soient ignorées par InfraWorks.
