Utilisation des plaques

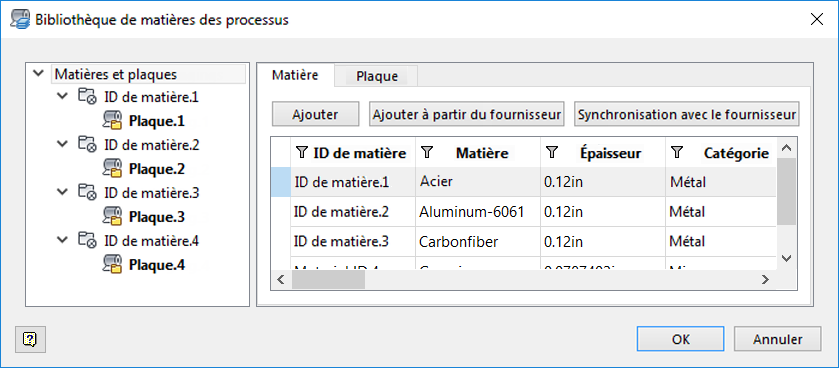

Les plaques définissent la taille et la forme de vos matières premières. Lorsque vous manipulez des matières dans des applications, telles qu'Autodesk Nesting Utility, vous devez choisir la liste des types de plaques que vous souhaitez utiliser pour vos matières. Créez cette liste dans la boîte de dialogue Bibliothèque de matières des processus. Avant de pouvoir créer la plaque, au moins une matière doit être définie dans le document.

Ouvrir la boîte de dialogue Bibliothèque de matières des processus

• Cliquez sur Bibliothèque de matières des processus dans le ruban de TruPlan.

  La boîte de dialogue Bibliothèque de matières des processus s'ouvre.



Ajouter une plaque

TruPlan crée une plaque par défaut pour chaque matière ajoutée à votre document, mais vous avez la possibilité de créer votre propre plaque.

1. Sélectionnez une matière dans l'arborescence située sur la gauche de la boîte de dialogue Bibliothèque de matières des processus.
2. Cliquez sur l'onglet Plaque à l'intérieur de la boîte de dialogue.

3. Cliquez sur Ajouter.
4. Modifiez les valeurs situées sur la ligne de la nouvelle plaque.
5. Répétez les étapes précédentes pour les autres plaques de matière à créer.

   Vous pouvez également créer plusieurs plaques pour la même matière si elles sont disponibles sur votre site de travail et si vous souhaitez expérimenter différents modèles. La valeur par défaut d'une plaque pour une matière précise dans l'étude d'imbrication apparaît en caractères gras.

6. Pour définir une plaque comme type par défaut à utiliser pour une matière, cliquez dessus avec le bouton droit de la souris dans l'arborescence, puis choisissez Définir comme plaque par défaut.

Accéder aux valeurs des plaques et les modifier

Il existe plusieurs façons d'accéder aux valeurs de plaque en vue de les modifier.

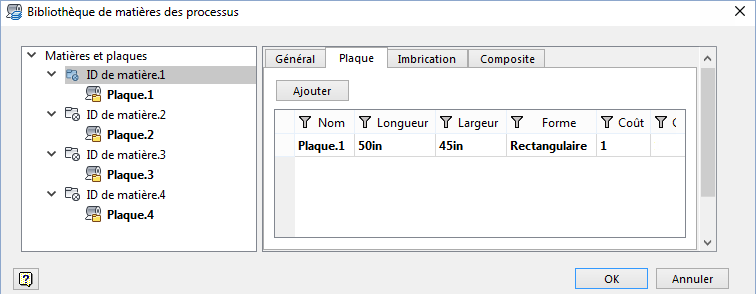

• Pour afficher et modifier les valeurs d'une plaque précise, sélectionnez cette dernière dans l'arborescence.

• Pour afficher et modifier la liste de toutes les plaques d'une matière donnée, sélectionnez cette dernière dans l'arborescence, puis cliquez sur l'onglet Plaque.

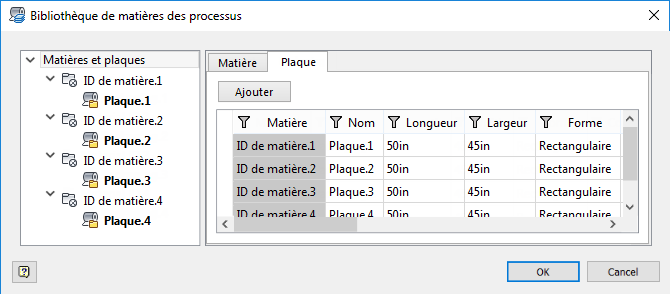

• Pour afficher et modifier la liste de toutes les plaques de votre document, sélectionnez Matières et plaques dans l'arborescence, puis cliquez sur l'onglet Plaque.

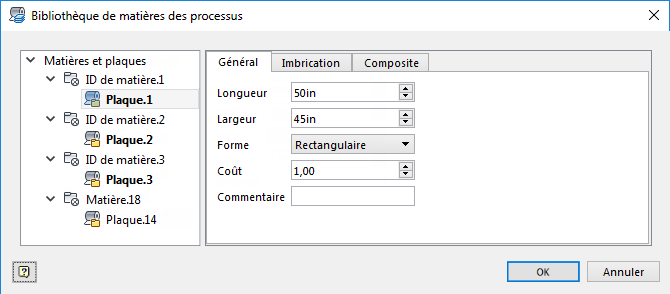

Modifiez les valeurs de la plaque, tels que les cotes, la forme et le prix.

Définir les paramètres d'imbrication

Définissez les valeurs d'imbrication par défaut des plaques. Celles-ci seront utilisées, et pourront être modifiées, ultérieurement lors de la création d'une imbrication à l'aide d'Autodesk Nesting Utility.

1. Sélectionnez une plaque dans l'arborescence de la bibliothèque de matières des processus.
2. Cliquez sur l'onglet Imbrication.

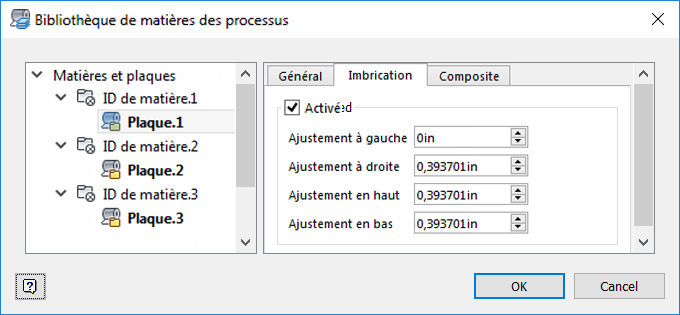

3. Cochez la case Activé pour que cette plaque soit disponible lorsque, par la suite, vous créerez une imbrication.
4. Modifiez les valeurs d'ajustement de cette plaque.

   L'ajustement détermine la distance entre les formes et chaque arête du périmètre de la zone d'imbrication. Utilisez ce paramètre avec la valeur Cadre qui est définie dans la bibliothèque de matières des processus. Contrairement à la valeur Cadre qui a une incidence sur l'ensemble du périmètre, la valeur Ajuster peut être utilisée pour ajuster la distance de séparation avec chaque arête. La valeur la plus grande est toujours respectée (la plus éloignée de l'arête du périmètre).

   Périmètre de la feuille Ligne du cadre Ligne d'ajustement à gauche Ligne d'ajustement en haut Forme imbriquée Valeur du cadre Valeur d'ajustement à gauche

Définir un processus de dépôt

1. Sélectionnez une plaque dans l'arborescence de la bibliothèque de matières des processus.
2. Cliquez sur l'onglet Composite.

3. Sélectionnez un processus de dépôt :
   • Tissu : le drapage est réalisé à l'aide d'une bande de matière.
   • Bande : une matière enroulée large est utilisée dans les couches automatisées.
   • Ruban : matière similaire à la bande, mais plus étroite. Permet de bénéficier d'une meilleure précision sur les pièces plus petites ou plus complexes créées avec une couche automatisée.
