Utilisation des propriétés de matière

Utilisez les propriétés de matière dans la boîte de dialogue Bibliothèque de matières. Cette boîte de dialogue répertorie les matières disponibles pour la fabrication de votre pièce. Les matières sont définies dans le fichier de composites source, mais vous pouvez modifier leurs propriétés et informations d'emballage depuis cet emplacement.

Ouvrir la boîte de dialogue Bibliothèque de matières des processus

• Cliquez sur Bibliothèque de matières des processus dans le ruban de TruPlan.

  La boîte de dialogue Bibliothèque de matières des processus s'ouvre.



Ajouter des matières

1. Sélectionnez Matières et plaques dans l'arborescence située sur la gauche de la boîte de dialogue Bibliothèque de matières des processus.
2. Ajoutez une matière de l'une des façons suivantes :
   • Cliquez sur Ajouter.

     La dernière matière utilisée est ajoutée à la liste.

   • Cliquez sur Ajouter à partir du fournisseur et sélectionnez des matières dans la boîte de dialogue qui s'ouvre.

     Une liste des matières disponibles provenant des applications installées sur votre ordinateur (par exemple, Inventor) s'ouvre.

3. Dans le tableau, modifiez les détails sur les matières comme l'identifiant ou la catégorie, ainsi que les qualités comme l'épaisseur ou la densité.

   Les valeurs modifiées qui sont différentes de celles du fournisseur sont affichées en orange. Si vous utilisez des valeurs incorrectes, la ligne s'affiche en jaune et le bouton OK est désactivé. Le paramètre de couleur s'applique à la manière dont les formes s'affichent dans Autodesk Nesting Utility, et non à la matière elle-même, ni à tout autre affichage dans TruPlan.

Définir les paramètres d'imbrication

Définissez les valeurs d'imbrication par défaut des matières. Celles-ci seront utilisées, et pourront être modifiées, ultérieurement lors de la création d'une imbrication à l'aide d'Autodesk Nesting Utility.

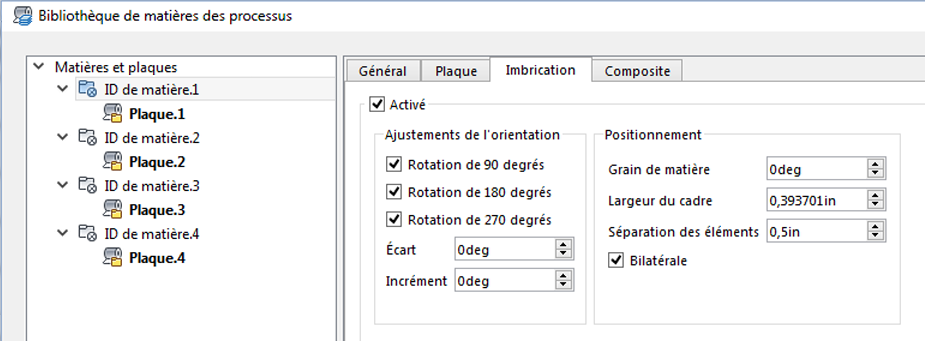

1. Dans la bibliothèque de matières des processus, sélectionnez une matière dans l'arborescence et cliquez sur l'onglet Imbrication.

2. Sélectionnez Activé afin d'inclure cette matière dans l'imbrication.
3. Apportez les modifications nécessaires pour ajuster les orientations.

   Un ensemble d'orientations d'imbrication autorisées peut être attribué à chaque matière. Pour chaque pièce, une orientation optimale est sélectionnée dans cet ensemble lorsque la pièce est imbriquée dans la matière. (Vous pourrez également spécifier les orientations autorisées ultérieurement lorsque vous configurerez l'imbrication.)

   • Angles de rotation : valeurs prédéfinies par intervalles de 90 degrés.
   • Écart : écart autorisé dans les valeurs prédéfinies. Par exemple, si vous saisissez 10, une orientation de 90 degrés est autorisée à dévier entre 80 et 100 degrés.
   • Incrément : incréments d'écart autorisés. Par exemple, si vous entrez la valeur 2, un écart de 10 degrés peut être appliqué par incrément de 2, c'est-à-dire 2, 4, 6, 8 et 10.
4. Ajustez les valeurs de positionnement.

   Il s'agit des paramètres de positionnement par défaut des imbrications. Vous pourrez les modifier ultérieurement lors de la création d'une imbrication.

   • Grain de matière : angle de base de l'axe X définissant l'apparence du grain de la matière. Pour garantir que toutes les formes imbriquées ont le même grain, définissez leurs angles d'orientation et d'écart sur 0, puis désélectionnez les cases Inverser, Symétrie et Rotation.
   • Largeur du cadre : distance de séparation autorisée entre les formes et le périmètre extérieur de la zone d'imbrication lors de l'utilisation de cette matière. Cette restriction peut être affinée sur chaque côté en ajustant les valeurs de type Ajuster dans la plaque.
   • Séparation des éléments : distance autorisée entre les éléments d'une imbrication.
   • Bilatérale : sélectionnez cette option si la surface de la matière est identique en haut et en bas. Cela peut être important si vous envisagez d'inverser la matière ou de lui appliquer une symétrie.

Définir les propriétés des composites

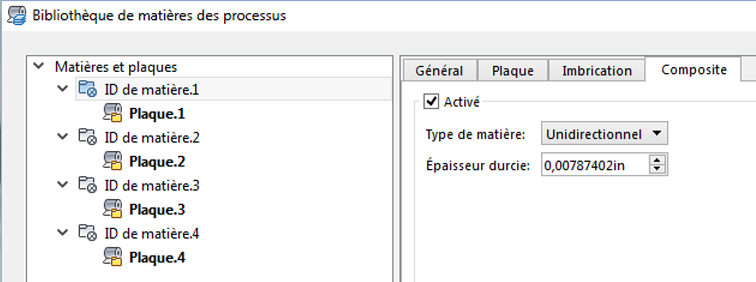

1. Dans la bibliothèque de matières des processus, sélectionnez une matière dans l'arborescence et cliquez sur l'onglet Composite.

2. Sélectionnez un Type de matière et saisissez une Épaisseur durcie.

Synchroniser les matières

1. Sélectionnez Matières et plaques dans l'arborescence située sur la gauche de la boîte de dialogue Bibliothèque de matières des processus.
2. Cliquez sur Synchronisation avec le fournisseur.

   Cette action met à jour la liste des matières avec les valeurs des matières d'origine telles qu'elles apparaissent dans leur logiciel hôte d'origine.

Ajouter une plaque

Les matières que vous souhaitez utiliser dans une imbrication doivent être associées à une plaque. Dans le cas contraire, les formes qui utilisent cette matière ne peuvent pas être imbriquées. Ajoutez des plaques à l'aide de l'onglet Plaque.
