Fóliák
Társítsa az objektumokat a fóliákhoz, így rendszerezheti rajzát.
Ha egy rajz vizuálisan túl összetetté válik, elrejtheti azokat az objektumokat, amelyeket épp nem szükséges látnia.

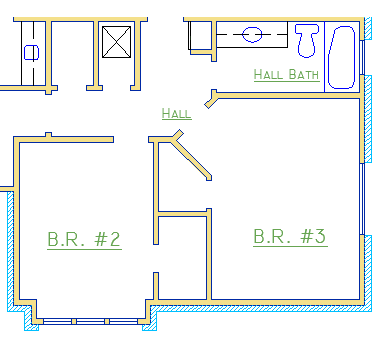

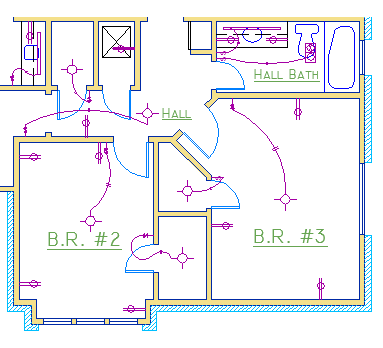

Az alábbi rajzon a megfelelő fóliák kikapcsolásával átmenetileg rejtve vannak az ajtók és az elektromos vezetékek.

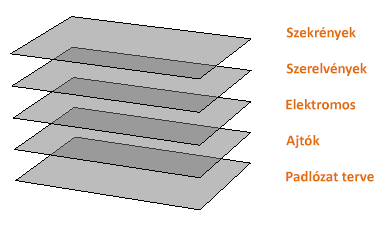

Az ilyen szintű vezérlést úgy érheti el, ha a rajzon szereplő objektumokat funkciójuk vagy céljuk szerint a megfelelő fóliákra rendezi. A fóliákra gondoljon úgy, mint áttetsző műanyaglapokra:
A fóliákkal a következők végezhetők el:
- Objektumok társítása funkciójuk vagy helyük szerint
- Minden kapcsolódó objektum megjelenítése vagy elrejtése egyetlen műveletben
- A vonaltípus, szín és egyéb tulajdonságok szabványainak alkalmazása minden fóliára
Fólia vezérlőelemei
Kattintson a Fóliák lapra a bal oldali panelen.

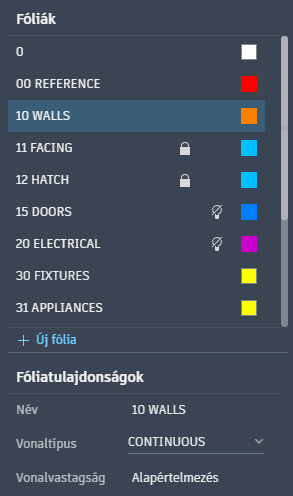

A Fóliatulajdonság-kezelő az alábbiakat jeleníti meg a rajzon.
A kiemelt 10 WALLS fólia az aktuális fólia. A rendszer az összes új fóliát automatikusan erre a fóliára helyezi el.
Fóliák be- és kikapcsolása Figyelje meg a fenti képen a két fólia mellett látható villanykörte ikonokat. Ezek a fóliák azért vannak kikapcsolva, hogy elrejtsék az alaprajzon található ajtókat és elektromos vezetékeket. A villanykörte ikonra kattintva be- és kikapcsolhatja a fóliákat.
Fóliák zárolása Figyelje meg azt is, hogy két fólia mellett lakat ikon látható. A zárolt fóliákon lévő objektumok a feloldásukig nem módosíthatók a rajzban.
Gyakorlati javaslatok
- Összetettebb rajzok esetén érdemes lehet fóliaelnevezési rendszert használni. Ebben a példában egy-egy kétjegyű szám áll minden fólianév előtt, így segítve a fóliák sorba állítását és rendezését.
- A 0. fólia az alapértelmezett fólia, amely minden rajzban megtalálható, és bizonyos rejtett tulajdonságokkal rendelkezik. Ezen fólia használata helyett jobb, ha létrehozza a saját fóliáit, amelynek értelmes neveket ad.
- Hozzon létre egy fóliát azon háttérbeli szerkesztési geometria, referenciageometria és megjegyzések számára, amelyeket általában nem kell látnia vagy kinyomtatnia.
- Időnként ellenőrizze, hogy a létrehozott objektumok a megfelelő fólián találhatók-e. Erről könnyű megfeledkezni, de a beállítása is egyszerű. Ha objektumokat szeretne áthelyezni egy másik fóliára, megteheti a Tulajdonságok lapon, amelyet részletesen a Tulajdonságok témakörben ismertetünk.
Szabványok betartása
Fontos az egész vállalatra kiterjedő fóliaszabványok kidolgozása, illetve az azoknak való megfelelés. A fóliaszabványok használatával a rajzok elrendezése logikusabb, egységesebb, kompatibilisebb, valamint jobban fenntartható lesz az idő múlásával, valamint a részlegek között. A fóliaszabványok elengedhetetlenek a csoportos projektek esetében.
Összefoglalás
A fóliák rendezik a rajzot, így ideiglenesen letilthatja a felesleges grafikus adatok megjelenítését. Emellett alapértelmezett tulajdonságokat, például színeket vagy vonaltípusokat rendelhet az egyes fóliákhoz.
