Multi-Site-Replikation

In diesem Abschnitt werden Themen in Bezug auf Umgebungen für die Replikation von Daten auf mehreren Arbeitssites behandelt.

Skalierbarkeit der Dateispeicherreplikation

Bei der Replikation wird der Dateispeicher aus einer einzigen Datenbank heraus für jeden Standort repliziert. Diese Architektur hat deutliche Vorteile im Hinblick auf Implementierung, Endbenutzererfahrung und die sofortige Verfügbarkeit von Informationen. Diese Architektur eignet sich nicht für Standorte, die räumlich weit voneinander entfernt oder über leistungsschwache Netzwerke miteinander verbunden sind. Replikationsumgebungen sollten nicht über mehrere Kontinente verteilt werden.

Einführung in Inhaltscenter mit replizierten Dateispeichern

Autodesk Inventor-Normteile werden in Bibliotheksdatenbanken gespeichert, die sich auf dem Autodesk Vault Server befinden. Benutzer greifen auf diese Bibliotheksdatenbanken über Inventor zu, um automatisch ausgewählte Bibliothekskomponenten als Inventor-Bauteildateien zu erstellen. Instanzen dieser Komponenten werden in einem Ordner gespeichert, der von der Inventor-Projektdatei definiert wurde. Wenn die Baugruppe in Vault eingecheckt wird, werden auch die instanziierten Inhaltscenter-Komponenten in Vault eingecheckt.

In einer replizierten Autodesk Vault-Umgebung können Sie die Leistung des Inhaltscenters durch Ändern der Konfiguration der Inventor-Projektdatei steigern.

Voraussetzungen

Für die folgenden Beispiele wird davon ausgegangen, dass alle Programme mit dem dazugehörigen Inhalt installiert wurden. Diese Beispiele setzen außerdem voraus, dass der Leser grundsätzlich weiß, wie Inhalte instanziiert und referenziert werden. Bei Bedarf informieren Sie sich in der Hilfe zum Inhaltscenter.

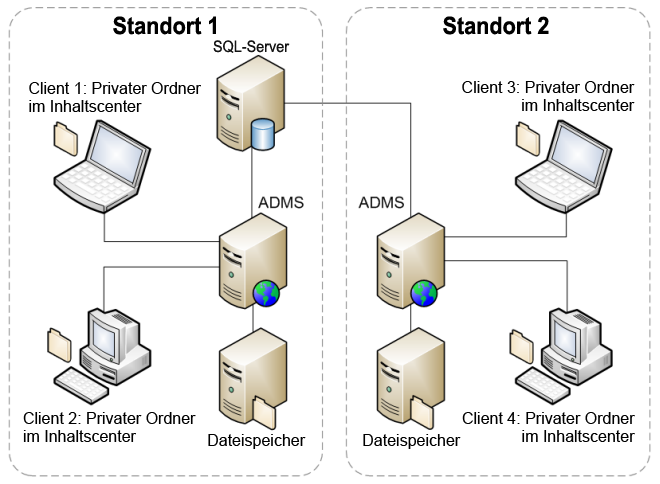

Zur Vereinfachung zeigen die Diagramme den SQL Server als separaten Computer. SQL Server kann auf einem separaten Computer oder auf dem Autodesk Vault Server ausgeführt werden. Beide Möglichkeiten werden unterstützt und haben keinen Einfluss auf die in diesem Dokument beschriebenen Abläufe.

Persönliche Inhaltscenter-Ordner

In der Vorgabekonfiguration von Inventor besitzt jeder Client einen eigenen Inhaltscenter-Ordner.

Vorteile:

Geeignet für Baugruppen mit vielen Inhaltscenter-Komponenten, da der Netzwerkdatenverkehr für vorhandene lokale Komponenten reduziert wird.
Jeder Benutzer nutzt nur den Inhalt in seinem persönlichen Inhaltscenter-Ordner.

Nachteile:

Erfordert viel Speicherplatz auf dem Client.
Jeder Client muss jede referenzierte Komponente im persönlichen Inhaltscenter-Ordner instanziieren.

Beispiel für persönliche Inhalte:

Client 1 erstellt eine Instanz einer Komponente aus der Inhaltscenter-Datenbank. Die instanziierte Bauteildatei wird in den persönlichen Inhaltscenter-Ordner auf dem Client-Rechner geschrieben.
Der Benutzer überprüft die instanziierte Komponente als Teil einer Baugruppe. Das Inhaltsteil wird dann in den Vault-Dateispeicher kopiert.

Anmerkung: Wenn die Bauteildatei im lokalen Ordner bleibt, werden Verzögerungen für diesen Benutzer reduziert, da die Bauteildatei instanziiert oder aus dem Dateispeicher kopiert wird.

Client 2 fügt dieselbe Komponente ein, die von Client 1 verwendet wird. Da das Teil allerdings noch nicht im persönlichen Inhaltscenter für Client 2 existiert, muss es aus der Datenbank instanziiert werden.
Nach der Instanziierung kann die Baugruppe in Vault eingecheckt werden. Vault erkennt, dass diese Komponente bereits vorhanden ist, und löst die Baugruppe mit der bestehenden Komponente im Dateispeicher auf.
Während der geplanten Replikation im Autodesk Vault Server werden die Inhaltscenter-Komponenten in den lokalen Dateispeicher auf der Site kopiert.
Client 3 fügt dieselbe Komponente ein, die zuvor von Client 1 und 2 verwendet wurde. Die Komponente muss aus der Remote-Datenbank heraus instanziiert werden. Dies entspricht dem Prozess bei Client 2, Schritt 3. Allerdings kommt es je nach Distanz und Netzwerklatenz zwischen Client und SQL-Server zu einer größeren Instanziierungsverzögerung.

Seeding von Inhaltscenter-Ordnern

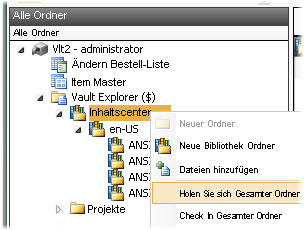

Das Neuinstanziieren von bestehenden Komponenten kann durch das Übernehmen ganzer Ordner aus dem Vault-Client vermieden werden. Dabei wird der Inhaltscenter-Ordner mit allen instanziierten und in Vault eingecheckten Inhalten übertragen. Dies gilt sowohl für persönliche als auch für freigegebene Inhaltscenter-Ordner. In Umgebungen, in denen häufig neue Inhalte erstellt werden, kann es sinnvoll sein, diesen Vorgang regelmäßig durchzuführen.

Öffentliche Inhaltscenter

Die Inhaltscenter-Dateien werden auf dem Autodesk Data Management Server installiert. Weitere Informationen zu Inhaltscenter-Dateien und ihrer Installation mit Inventor finden Sie unter Was ist der Inhaltscenter.
