Administracja tabelką zmian programu Vault

Ważne: Użytkownik musi być administratorem z odpowiednimi uprawnieniami własności, aby włączyć tabelkę zmian programu Vault.

Proces ręcznego aktualizowania tabelek zmian na rysunkach może być czasochłonny, szczególnie w przypadku zmian, które wymagają prostych aktualizacji właściwości w całym cyklu rozwojowym projektu. Funkcja Tabelka zmian programu Vault umożliwia automatyczną aktualizację tabelki zmian rysunku na podstawie danych z programu Vault, gdy właściwości są synchronizowane za pośrednictwem serwera zadań. Ta funkcja eliminuje potrzebę otwierania poszczególnych rysunków w macierzystej aplikacji CAD w celu dokonania aktualizacji.

Zwolnij dostępność

Ta funkcja jest dostępna w niektórych wydaniach programu Autodesk Vault. W tabeli poniżej można sprawdzić, czy dana wersja obsługuje tę funkcję.

	2012	2013	2014
Autodesk Vault Basic
Autodesk Vault Workgroup
Autodesk Vault Collaboration
Autodesk Vault Professional

Obsługiwane rysunki

Rysunki programu AutoCAD (.dwg)
Rysunki programu AutoCAD Mechanical (.dwg)
Rysunki programu Autodesk Inventor (.idw)
Rysunki programu Autodesk Inventor (.dwg)

Wymagania wstępne

Uwaga: Właściwość systemowa „Zmiana” jest kluczowym odwzorowaniem i musi być odwzorowana na co najmniej jeden z nagłówków kolumn.

Program Autodesk Inventor jest zainstalowany w taki sposób, że rysunki IDW i DWG programu Inventor mogą być aktualizowane.
Funkcja Tabelka zmian jest włączona.
Serwer zadań jest włączony z opcją synchronizowania właściwości wybraną dla wymaganych przejść stanów.
Odpowiednie nagłówki kolumn są utworzone oraz ustanowione są odwzorowania ich właściwości między kolumnami tabelki zmian rysunku a właściwościami programu Vault.

Gdy wszystkie wymagania wstępne są spełnione, tabelki zmian dla obsługiwanych rysunków są automatycznie aktualizowane na podstawie określonych danych z programu Vault za każdym razem, gdy właściwości są synchronizowane z serwerem zadań. W ten sposób można mieć pewność, że tabelka zmian w rysunku jest zawsze aktualna i zawiera odpowiednie informacje z repozytorium.

Administracja tabelką zmian programu Vault

Korzystając z okna Ustawienia tabelki zmian, administratorzy mogą konfigurować informacje, które będą wyświetlane w tabelce zmian rysunków, w celu wprowadzenia normalizacji w całym repozytorium.

Funkcja Tabelka zmian programu Vault musi być włączona, aby można było konfigurować ustawienia tabelki zmian lub używać funkcji Tabelka zmian w dodatkach Vault dla programów Inventor i AutoCAD.

Włączanie funkcji tabelki zmian w programie Vault

Kliknij kolejno opcje Narzędzia > Administracja > Ustawienia programu Vault.
W oknie dialogowym Ustawienia programu Vault wybierz kartę Zachowania i kliknij opcję Tabelka zmian.

Uwaga: Dostęp do tego okna dialogowego można także uzyskać z poziomu dodatku, wybierając pozycję Opcje programu Vault na wstążce Vault i klikając przycisk Ustawienia znajdujący się obok napisu Konfiguruj tabelkę zmian.
W oknie dialogowym Ustawienia tabelki zmian zaznacz pole wyboru Włącz kontrolowanie tabelki zmian, aby włączyć funkcję tabelki zmian programu Vault w całym programie Vault.
Gdy to pole wyboru jest zaznaczone, wyświetlany jest pełny widok okna Ustawienia tabelki zmian.

Pełny widok okna dialogowego Ustawienia tabelki zmian (tylko program Vault 2014)

W oknie dialogowym Ustawienia tabelki zmian można skonfigurować sposób wyświetlania danych, które właściwości programu Vault są odwzorowywane w tabelce zmian oraz typ wyświetlanej zawartości. Można również użyć filtrów, aby w tabelkach zmian były wyświetlane tylko potrzebne informacje.

Główne elementy okna dialogowego

Element	Szczegóły
	Wczytaj sugerowane ustawienia
	Powoduje wczytanie domyślnych ustawień okna dialogowego.
	Powoduje, że w miejsce wszystkich zmian w oknie dialogowym Ustawienia tabelki zmian zostają przywrócone ustawienia użyte, gdy ostatnim razem okno dialogowe było otwarte.

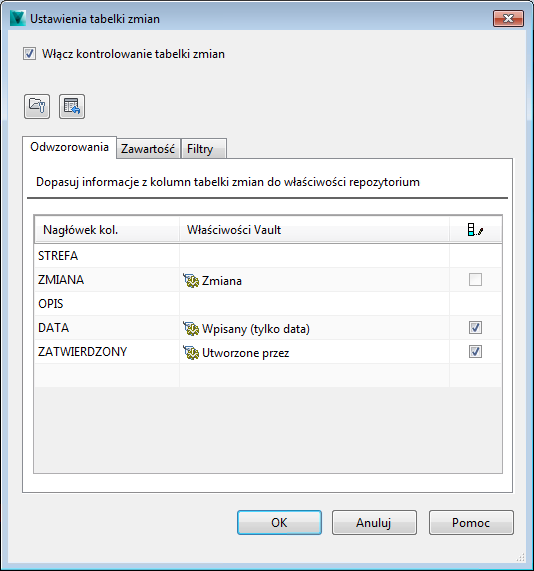

Karta Odwzorowania	Na karcie Odwzorowania można odwzorować właściwości programu Vault na kolumny tabelki zmian.
Nagłówek kolumny	Nazwa kolumny wyświetlana w tabelce zmian.
Właściwości programu Vault	Nazwa właściwości programu Vault, która została odwzorowana na skojarzoną kolumnę tabelki zmian. Wartość tej właściwości będzie automatycznie wyświetlana w polu kolumny w tabelce zmian danego rysunku.
	Element sterujący preferencją Zwolniony i Niewydany. Zaznacz pole wyboru dowolnego wiersza, w którym system będzie aktualizował tabelkę zmian tylko na podstawie zwolnionych informacji. Jeśli pole wyboru wiersza nie będzie zaznaczone, wtedy zostaną użyte najnowsze informacje z repozytorium.

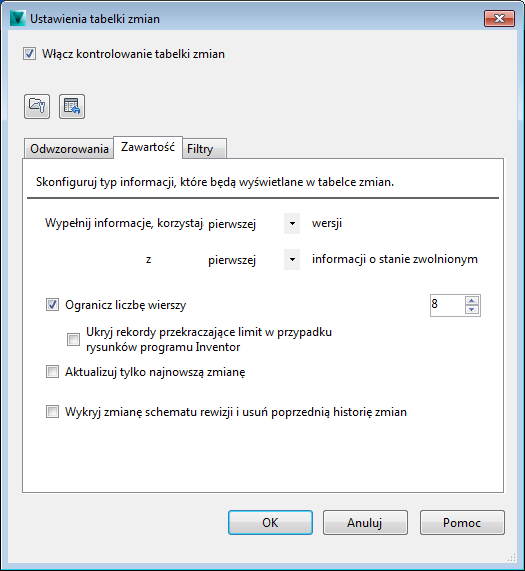

Karta Zawartość	Na karcie Zawartość można wymusić, jakiego typu informacje mają być wyświetlane w tabelce zmian.
Wypełnij informacje, korzystając z...	Element sterujący wyboru wersji. Wybierz wersję i stan zwolniony, które chcesz zastosować do rekordów historii zmian.
Pole wyboru Ogranicz liczbę wierszy	Aby ograniczyć liczbę wierszy wyświetlanych w tabelce zmian, zaznacz pole wyboru Ogranicz liczbę wierszy. Określ limit liczby wierszy, które mają być wyświetlane, wybierając wartość za pomocą pokrętła wartości. Uwaga: Gdy opcja Ogranicz liczbę wierszy jest WŁĄCZONA, nadmiarowe rekordy są domyślnie usuwane. W przypadku rysunków programu Inventor można również wybrać opcję ukrywania tych nadmiarowych rekordów zamiast ich usuwania.
Pole wyboru Ukryj rekordy przekraczające limit w przypadku rysunków programu Inventor	Zaznacz to pole wyboru, aby ukrywać dodatkowe rekordy rysunków programu Inventor, zamiast je usuwać.
Aktualizuj tylko najnowszą zmianę	Zaznacz to pole wyboru, aby uaktualniać odwzorowane wartości tylko w przypadku wiersza najnowszej zmiany w tabelce zmian. Wszystkie inne odwzorowane wartości we wcześniejszych wierszach zmian historycznych nie będą aktualizowane nawet wtedy, gdy dane w repozytorium nie będą równoważne. Uwaga: Nawet przy włączonej opcji Aktualizuj tylko najnowszą zmianę funkcja tabelki zmian programu Vault będzie nadal usuwała wiersze zmian, które nie zostały znalezione w programie Vault.
Wykryj zmianę schematu rewizji i usuń poprzednią historię zmian	W przypadku używania wielu schematów rewizji zaznacz to pole wyboru, aby zapewnić, że będzie używany bieżący schemat rewizji. Wiersze zmian historycznych starszego schematu rewizji zostaną zastąpione bieżącym schematem rewizji.

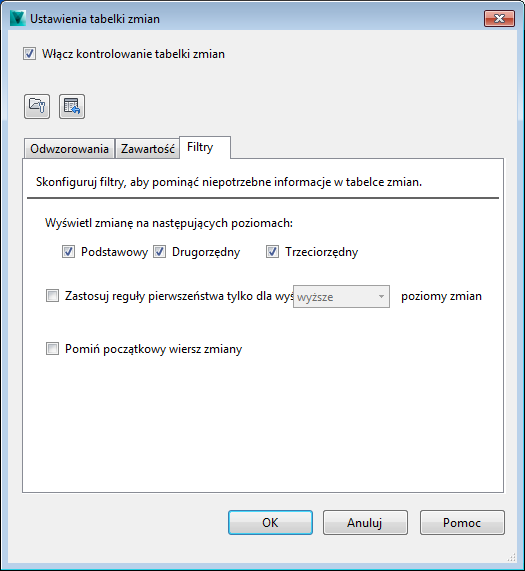

Karta Filtry	Na karcie Filtry można doprecyzować dane wyświetlane w tabelce zmian przez zastosowanie filtrów poziomu zmian.
Wyświetl zmianę na następujących poziomach	Zaznacz pole wyboru dla każdego poziomu zmiany, który ma być wyświetlany w tabelce zmian. Na przykład, w przypadku rysunku oznaczonego jako zmiana B.2.1, jeśli użytkownik zaznaczy tylko pola wyboru Podstawowy i Drugorzędny, w tabelce zmian będzie wyświetlane tylko oznaczenie B.2. Aby uzyskać więcej informacji na temat podstawowych, drugorzędnych i trzeciorzędnych poziomów zmiany, zobacz temat Schematy rewizji.
Zastosuj reguły pierwszeństwa, aby wyświetlić tylko X poziomy zmian	Gdy w grupie zmian istnieje wiele poziomów zmiany, konieczne jest ustalenie, który poziom zmiany ma być wyświetlany. Zaznacz to pole wyboru, a następnie wybierz, czy w tabelce zmian mają być wyświetlane najwyższe czy najniższe poziomy zmiany. Ten wybór ma pierwszeństwo przed opcją Wyświetl zmianę na następujących poziomach.
Pomiń początkowy wiersz zmiany	Zaznacz to pole wyboru, aby w tabelce zmian pomijać początkowy wiersz zmiany. Niektórzy użytkownicy uważają, że jeśli początkowa wartość zmiany (np. A) jest już ujęta w tabelce rysunkowej dla danej tabelki zmian, to jej powtórzenie w postaci pierwszego wiersza zmiany jest zbędne. W wyniku zaznaczenia tego pola wyboru w pierwszym wierszu zmiany w tabelce zmian pojawi się kolejna wartość zmiany (np. A.1).

Procesy robocze dotyczące tabelki zmian w przypadku programu Vault 2014

Uzyskiwanie dostępu do pełnego widoku okna dialogowego Ustawienia tabelki zmian

Dostęp do okna dialogowego Ustawienia tabelki zmian można uzyskać na dwa sposoby:

- W programie Vault Client wybierz kolejno opcje Narzędzia > Administracja > Ustawienia programu Vault.
  Wybierz kartę Zachowania i kliknij opcję Tabelka zmian.
- W aplikacji Inventor lub AutoCAD wybierz pozycję Opcje programu Vault na wstążce Vault i kliknij przycisk Ustawienia obok napisu Konfiguruj tabelkę zmian.
Zaznacz pole wyboru Włącz kontrolowanie tabelki zmian, jeśli nie jest jeszcze zaznaczone.
Zostanie wyświetlony pełny widok okna dialogowego Ustawienia tabelki zmian.

Automatyczne wypełnianie pól ustawień

Gdy okno dialogowe zostaje otwarte po raz pierwszy, pola są puste. Można zacząć wprowadzać własne wartości, wczytać ustawienia sugerowane przez system lub wycofać wszystkie zmiany, a przywrócić poprzednie ustawienia.

Aby wczytać ustawienia zalecane przez system, należy kliknąć przycisk Wczytaj sugerowane ustawienia .
Jeśli chcesz przywrócić ustawienia, które zostały użyte, gdy okno było otwarte ostatnim razem, kliknij przycisk Wycofaj wszystkie zmiany .

Odwzorowywanie właściwości programu Vault na kolumny tabelki zmian

W oknie dialogowym Ustawienia tabelki zmian wybierz kartę Odwzorowania.
Kliknij w pustym polu w obszarze Nagłówek kolumny i wprowadź wartość, aby utworzyć nagłówek kolumny dla tabelki zmian.
Kliknij odpowiednie pole w kolumnie Właściwości programu Vault i z listy rozwijanej wybierz właściwość, którą chcesz odwzorować na nagłówek kolumny.
Uwaga: Właściwość systemowa „Zmiana” jest kluczowym odwzorowaniem i musi być odwzorowana na co najmniej jeden z nagłówków kolumn.
Zaznacz pole wyboru w kolumnie sterowania preferencją Zwolniony, jeśli w tabelce zmian mają być wyświetlane tylko wartości zwolnione w odniesieniu do przypisanej właściwości. Usuń zaznaczenie tego pola wyboru, jeśli zamiast tego ma być wyświetlana ostatnia wartość dla danej właściwości.
W celu wstawienia dodatkowych wpisów powtórz ostatnie trzy kroki.
Kliknij przycisk OK, aby zapisać ustawienia.

Konfigurowanie używania pierwszej lub ostatniej wersji wartości zmiany

W przypadku pracy ze zmianami możliwe jest posiadanie kilku wersji rysunku w ramach jednej zmiany. Na karcie Zawartość można określić, czy w tabelce zmian mają być wyświetlane dane pierwszej wersji zmiany czy ostatniej wersji zmiany.

W oknie dialogowym Ustawienia tabelki zmian wybierz kartę Zawartość.
W wierszu Wypełnij informacje, korzystając z, wybierz, czy chcesz wyświetlać wartości dla pierwszej czy ostatniej wersji danej zmiany.
W kolejnym wierszu wybierz, czy chcesz wartości pierwszej czy ostatniej wersji dla informacji o stanie zwolnionym.
Kliknij przycisk OK, aby zapisać ustawienia.

Ograniczanie liczby wierszy w tabelce zmian

Można wymusić, ile wierszy zmian ma być wyświetlane w tabelce zmian, nakładając limit na liczbę wierszy. Ponadto można po prostu określić, ile ma wynosić ten limit.

W oknie dialogowym Ustawienia tabelki zmian wybierz kartę Zawartość.
Zaznacz pole wyboru Ogranicz liczbę wierszy.
Określ, do ilu wierszy ma być ograniczona tabelka zmian, wprowadzając wartość lub zmieniając bieżącą wartość za pomocą strzałek w górę i w dół.
Uwaga: Gdy opcja Ogranicz liczbę wierszy jest WŁĄCZONA, nadmiarowe rekordy są domyślnie usuwane. W przypadku rysunków programu Inventor można również wybrać opcję ukrywania tych nadmiarowych rekordów zamiast ich usuwania.
Kliknij przycisk OK, aby zapisać ustawienia.

Aktualizowanie wiersza najnowszej zmiany

W oknie dialogowym Ustawienia tabelki zmian wybierz kartę Zawartość.
Zaznacz pole wyboru Aktualizuj tylko najnowszą zmianę, aby aktualizować odwzorowane wartości tylko w przypadku wiersza najnowszej zmiany w tabelce zmian. Wszystkie inne odwzorowane wartości we wcześniejszych wierszach zmian historycznych nie będą aktualizowane nawet wtedy, gdy dane w repozytorium nie będą równoważne.
Uwaga: Nawet przy włączonej opcji Aktualizuj tylko najnowszą zmianę funkcja tabelki zmian programu Vault będzie nadal usuwała wiersze zmian, które nie zostały znalezione w programie Vault.
Kliknij przycisk OK, aby zapisać ustawienia.

Wykrywanie zmiany schematu rewizji

W przypadku używania wielu schematów rewizji, można zapewnić, że będzie używany bieżący schemat rewizji, a nie dane zmian historycznych.

W oknie dialogowym Ustawienia tabelki zmian wybierz kartę Zawartość.
Zaznacz pole wyboru Wykryj zmianę schematu rewizji i usuń poprzednią historię zmian, aby wiersze zmian historycznych zastąpić informacjami bieżącego schematu rewizji.
Kliknij przycisk OK, aby zapisać ustawienia.

Konfigurowanie wyświetlanych poziomów zmiany

Można kontrolować, ile poziomów zmiany ma być widoczne w tabelce zmian. Na przykład, jeśli używane są trzeciorzędne poziomy zmiany (np. B.2.1), to można określić, czy widoczne będzie tylko B, B.2 czy wszystkie trzy poziomy (B.2.1).

W oknie dialogowym Ustawienia tabelki zmian wybierz kartę Filtry.
Zaznacz pole wyboru dla każdego poziomu zmiany, który ma być wyświetlany w tabelce zmian.
Gdy w grupie zmian istnieje wiele poziomów zmiany, konieczne jest ustalenie, który poziom zmiany ma być wyświetlany. Zaznacz pole wyboru Zastosuj reguły pierwszeństwa... i wybierz, czy w tabelce zmian mają być wyświetlane najwyższe czy najniższe poziomy zmiany.
Uwaga: Ten wybór ma pierwszeństwo przed opcją Wyświetl zmianę na następujących poziomach.
Kliknij przycisk OK, aby zapisać ustawienia.

Pomijanie początkowego wiersza zmiany

Niektórzy użytkownicy uważają, że jeśli początkowa wartość zmiany (np. A) jest już ujęta w tabelce rysunkowej dla danej tabelki zmian, to jej powtórzenie w postaci pierwszego wiersza zmiany jest zbędne. Można skonfigurować tabelkę zmian tak, aby była pomijana pierwsza wartość zmiany, a pierwszy wiersz zaczynał się od kolejnej wartości zmiany (np. A.1).

W oknie dialogowym Ustawienia tabelki zmian wybierz kartę Filtry.
Zaznacz pole wyboru Pomiń początkowy wiersz zmiany.
Kliknij przycisk OK, aby zapisać ustawienia.

Pełny widok okna dialogowego Ustawienia tabelki zmian (programy Vault 2012 i 2013)

W oknie dialogowym Ustawienia tabelki zmian można skonfigurować sposób, w jaki dane są wyświetlane w tabelkach zmian.

Operowanie danymi

Ikona	Polecenie	Definicja
	Wczytaj sugerowane ustawienia	Powoduje wczytanie zestawu wartości domyślnych.
	Wycofaj wszystkie zmiany	Powoduje wycofanie wszystkich zmian w grupie pól Skojarzenie programu Vault i przywrócenie ich do stanu, w jakim były podczas wcześniejszego otwarcia okna.

Operowanie rekordami

Ikona	Polecenie	Definicja
	W górę	Przesuwa wybrane rekordy w górę.
	W dół	Przesuwa wybrane rekordy w dół.
	Grupuj	Grupuje wybrane rekordy.
	Wstaw przed	Dodaje nowy rekord przed wybranym.
	Wstaw po	Dodaje nowy rekord po wybranym.
	Usuń	Usuwa wybrane rekordy.

Procesy robocze dotyczące tabelki zmian w przypadku programów Vault 2012 i 2013

Tworzenie skojarzenia programu Vault

W siatce Skojarzenie programu Vault kliknij w pustym polu w obszarze Nagłówek kolumny i wprowadź wartość, aby utworzyć wpis.
Nagłówek kolumny służy jako element pośredni przy ustanawianiu właściwego połączenia między systemem a rysunkiem, dlatego wartość dla danego nagłówka kolumny musi odpowiadać nagłówkowi tabelki zmian określonemu w rysunkach.
Uwaga: Właściwość systemowa „Zmiana” jest kluczowym odwzorowaniem i musi być odwzorowana na co najmniej jeden z nagłówków kolumn.
W celu wstawienia dodatkowych wpisów powtórz powyższe kroki.
W odniesieniu do każdego wpisu nagłówka kolumny kliknij odpowiednie menu rozwijane Właściwości programu Vault, aby wybrać właściwość do odwzorowania.

Określanie ustawień wyświetlania tabelki zmian

Jeśli to konieczne, WŁĄCZ opcję Ogranicz liczbę wierszy i wprowadź/wybierz wartość liczbową w skojarzonym oknie tekstowym, aby określić liczbę rekordów zmian, które mają być wyświetlane w tabelce zmian rysunku.
Uwaga: Gdy opcja Ogranicz liczbę wierszy jest WŁĄCZONA, nadmiarowe rekordy są domyślnie usuwane. W przypadku rysunków programu Inventor można również wybrać opcję ukrywania tych nadmiarowych rekordów zamiast ich usuwania.
Włącz opcję Aktualizuj tylko najnowszą zmianę, aby aktualizować odwzorowane wartości tylko w przypadku wiersza najnowszej zmiany w tabelce zmian. Wszystkie inne odwzorowane wartości we wcześniejszych wierszach zmian historycznych nie będą aktualizowane nawet wtedy, gdy dane w repozytorium nie będą równoważne.
Uwaga: Nawet przy włączonej opcji Aktualizuj tylko najnowszą zmianę funkcja tabelki zmian programu Vault będzie nadal usuwała wiersze zmian, które nie zostały znalezione w programie Vault.

Zapisywanie ustawień

Kliknij przycisk OK, aby zatwierdzić wszystkie zmiany i powrócić do okna dialogowego Ustawienia programu Vault.
