В данном разделе рассмотрены уникальные среды, связанные с репликацией данных на несколько рабочих узлов.
Масштабируемость репликации хранилища файлов
При репликации используется одна база данных для всех узлов и выполняется копирование хранилища файлов в каждое расположение. Такая архитектура обладает рядом преимуществ, включая простоту внедрения, удобство в работе для конечных пользователей и мгновенную доступность информации. Эта архитектура не подходит для нескольких узлов, распределенных на большом расстоянии, а также для сетей с низкой скоростью передачи данных. Рекомендуется, чтобы реплицируемые среды не были распределены на разных континентах.
Представление Библиотеки компонентов с реплицированным хранилищем файлов
Библиотека стандартных компонентов Inventor поставляется в виде баз данных библиотек, которые хранятся на сервере Autodesk Vault Server. Пользователи получают доступ к этим базам данных библиотек через Autodesk Inventor для автоматического создания выбранных компонентов библиотеки в файлах деталей Inventor. После вставки экземпляра эти компоненты сохраняются в папке, определенной в файле проекта Inventor. Если файл сборки затем возвращается в Vault, вставленные компоненты Библиотеки компонентов также будут возвращены в Vault.
В реплицированной среде Autodesk Vault можно настроить производительность Библиотеки компонентов путем изменения конфигурации в файле проекта Inventor.
Допущения
В следующих примерах предполагается, что все программное обеспечение, включая Библиотеку, было установлено. В этих примерах также предполагается, что читатель понимает, как происходит создание Библиотек и ссылок на них. При необходимости см. справку по Библиотеке компонентов.

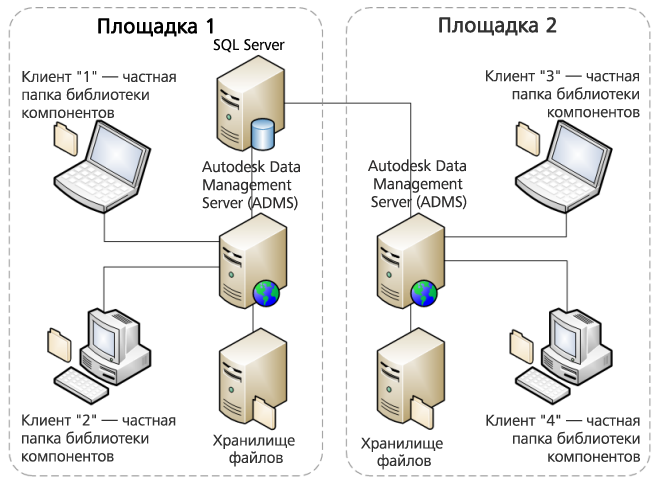

На рисунке для большей наглядности SQL Server показан как отдельный компьютер. SQL Server может быть установлен на отдельном компьютере или на сервере Autodesk Vault Server. Оба варианта возможны, и выбор не влияет на рабочие процессы, описанные в данном документе.
Частная папка Библиотеки компонентов
В конфигурации по умолчанию при использовании Inventor для каждого клиента должна быть создана частная папка Библиотеки компонентов.
- Подходящее решение для сборок, которые содержат большой объем компонентов Библиотеки, так как сетевой трафик для имеющихся локальных компонентов исключается.
- Каждый пользователь может хранить только те компоненты, которые он использует, в частной папке Библиотеки компонентов.
- Требуется значительное дисковое пространство на клиентском компьютере.
- На каждом клиентском компьютере необходимо создать экземпляр каждого компонента в частной папке Библиотеки компонентов.
Пример частного содержимого
- Клиент 1 создает экземпляр компонента из базы данных Библиотеки компонентов. Файл детали вставленного экземпляра сохраняется в частной папке Библиотеки компонентов, расположенной на клиентском компьютере.
- Пользователь возвращает экземпляр компонента в составе сборки. Деталь Библиотеки компонентов копируется в хранилище файлов Vault.
- Клиент 2 вставляет тот же самый компонент, который использовал клиент 1. Поскольку деталь еще не существует в частной папке Библиотеки компонентов для клиента 2, необходимо вставить ее экземпляр из базы данных.
- После создания экземпляра сборку можно вернуть в Vault. Vault распознает, что данный компонент уже существует, и разрешает сборку, используя существующий компонент из хранилища файлов.
- В процессе запланированной репликации на каждом сервере Autodesk Vault Server компоненты Библиотеки компонентов копируются в локальное хранилище файлов на каждом узле.
- Клиент 3 вставляет тот же самый компонент, который использовали клиенты 1 и 2. Экземпляр компонента должен быть вставлен из удаленной базы данных. Этот процесс аналогичен операции, которая выполнялась для клиента 2 на шаге 3, однако задержка при вставке экземпляра может быть увеличена в зависимости от расстояния и скорости сетевого подключения между клиентом и сервером SQL Server.
Заполнение папок Библиотеки компонентов

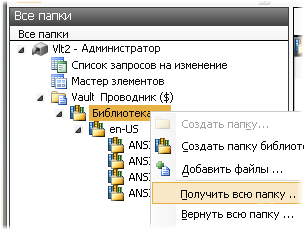

Повторной вставки экземпляров существующих компонентов можно избежать, выполнив команду "Получить всю папку" из толстого клиента Autodesk Vault. При этом папка Библиотеки компонентов будет заполнена экземплярами компонентов, которые были возвращены в Vault. Это применяется как к частным, так и к общим папкам Библиотеки компонентов. В средах, где часто создаются новые компоненты, это может стать преимуществом при выполнении данной операции на регулярной основе.
Общедоступные Библиотеки компонентов
Файлы Библиотеки компонентов хранятся на севере Autodesk Data Management Server. Дополнительную информацию о файлах Библиотеки компонентов и их установке с помощью Autodesk Inventor см. в разделе Что такое Библиотека компонентов.
